ターボチャージャーとは？役割・故障時の症状・交換前の確認ポイント

ターボの基礎知識

「以前より加速が鈍い」「加速すると異音がする」「マフラーから煙が出る」。ターボ付きの車でこうした変化があると、ターボの故障が気になるかもしれません。

ターボチャージャーは、排気のエネルギーを使ってエンジンに送る空気を圧縮する部品です。働きを支える吸排気配管やオイル供給にも不具合があると、加速や音、オイル消費に影響します。この記事では、基本の仕組みと整備工場で確認するポイント、交換部品の手配に必要な情報を紹介します。

気になる項目から確認できます

ターボは何をする部品？	排気と吸入空気の流れ
加速が鈍い・力が出ない	吸排気配管や過給の状態
加速時の音が変わった	漏れ・緩み・本体の点検
煙が増えた・オイルが減る	潤滑やエンジン側の確認
交換後の再発を防ぎたい	交換前後に確認する箇所
リビルトターボを探している	現品品番・車両情報・写真

ターボチャージャーの役割と仕組み

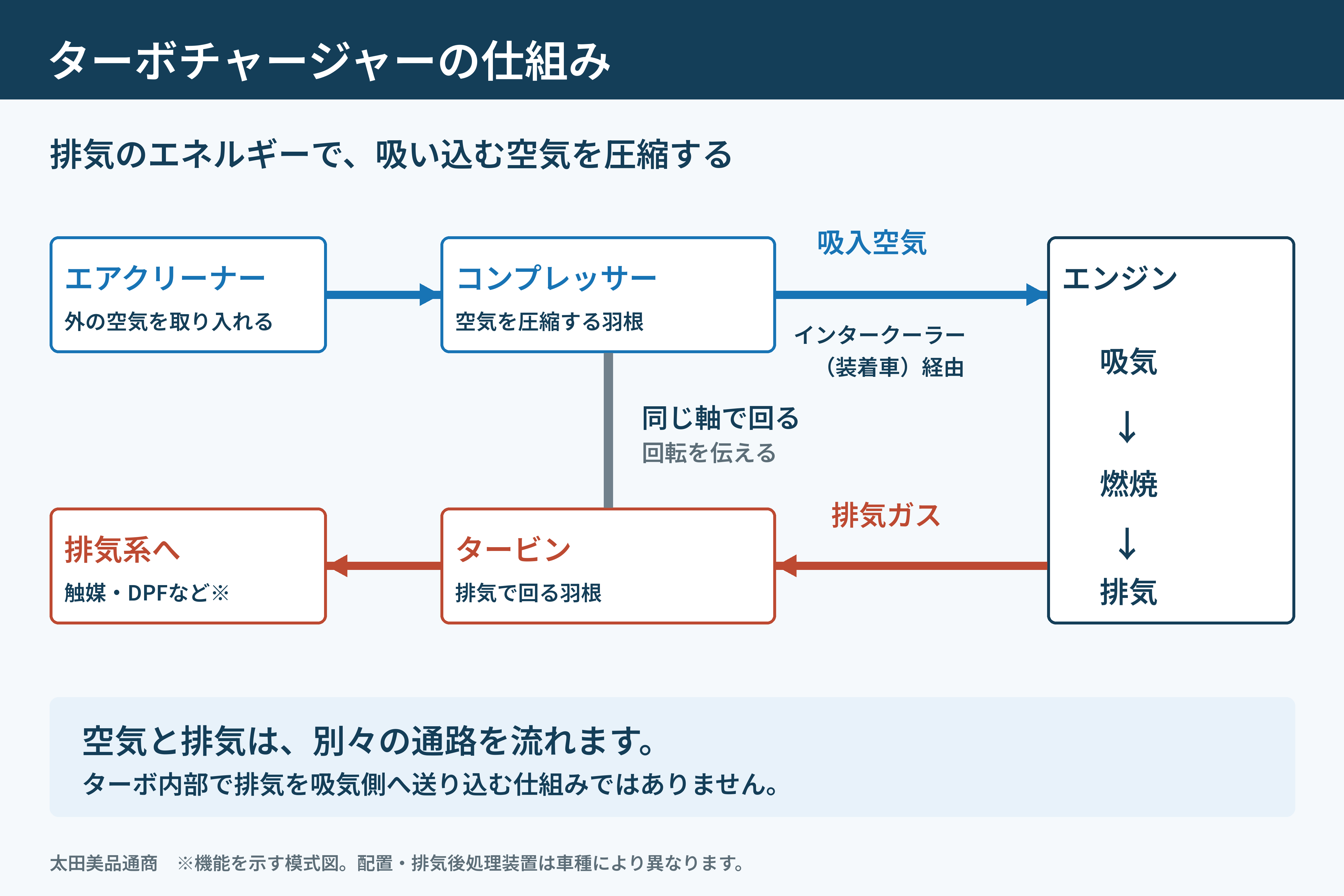

ターボには、排気で回るタービンと、吸入空気を圧縮するコンプレッサーがあります。この2つの羽根が軸でつながり、タービンの回転がコンプレッサーへ伝わります。

• エンジンから出た排気が、タービンを回す。
• 同じ軸につながるコンプレッサーが、外から取り込んだ空気を圧縮する。
• 圧縮した空気をエンジンへ送る。インタークーラー（圧縮した空気を冷やす熱交換器）を装着した車では、その途中で空気を冷やす。

多くの空気を取り込めるため、それに応じた燃料の供給・制御と組み合わせて出力を得られます。排気と吸入空気は別々の通路を流れており、ターボ内部で排気を吸気側へ送り込んでいるわけではありません。［Garrett：ターボの基本構造］

交換部品を探す場面では、ターボチャージャー全体を「ターボ」「タービン」と呼ぶこともあります。手配するときは呼び名に加え、現品品番と交換する範囲を確認します。

加速が鈍い・力が出ないとき

エンジンへ送る空気が不足すると、加速が鈍く感じられることがあります。ターボ本体のほか、エアクリーナー、吸気ホース、圧縮した空気が通る配管、インタークーラーなども点検対象です。ホースの外れや亀裂があれば、圧縮した空気が途中で漏れてしまいます。

整備工場では、故障コードや発生条件を確認し、過給圧（ターボで圧縮した空気の圧力）の実測・制御の状態を車両別の基準と照合します。過給圧を調整する機構やアクチュエーター（調整機構を動かす装置）、制御配管などの確認箇所は搭載方式によって異なります。

燃料噴射や排気側の詰まりも、出力不足の確認項目です。Garrettの診断案内には、触媒・DPFを含む排気系の確認も挙げられています。［Garrett：交換前の診断］

関連：DPF・DPR・DPDの違い｜再生・洗浄・交換前の確認ポイント

加速時の異音・いつもと違う音

「ヒュー」「シュー」といった音の変化がある場合は、吸排気配管の漏れや接続部の緩みなどを確認します。一方、ターボ内部の羽根や軸受けの損傷が音につながることもあります。BorgWarnerの資料でも、異音の点検対象は配管から本体まで複数に分かれています。［BorgWarner：症状と点検項目］

工場へは「冷間時か暖機後か」「加速中かアイドリング中か」「いつから変わったか」を伝えると、症状を確認しやすくなります。音を再現するための急加速や空ぶかしは避けてください。

煙が増えた・エンジンオイルが減るとき

煙やオイル消費が気になる場合は、ターボへ送るオイルと戻るオイルの通路、エンジン内部のガスを逃がすブリーザーなども確認します。戻り配管の詰まりやエンジン下部のクランクケース内の圧力上昇は、オイルの流れに影響します。［Garrett：煙・オイル消費時の確認］

BorgWarnerの資料では、青い煙やオイル消費の原因として、ターボの軸受けだけでなくエンジン側の摩耗なども挙げられています。また、黒煙では吸気や燃料噴射なども確認対象です。煙の色を伝えることは役立ちますが、修理する箇所は実車の点検結果に沿って決めます。［BorgWarner：トラブルシューティング］

ターボ交換前後に確認したいこと

オイル供給不足や異物混入の原因が残っていると、交換したターボにも影響します。整備工場では、故障原因と周辺部品の処置をあわせて確認します。［BorgWarner：故障診断］

交換前後の確認事項

箇所・段階	確認すること
オイル供給	インレットパイプ（ターボへオイルを送る配管）の詰まり・損傷、オイルの規格・汚れ、フィルターを確認。
戻り配管	ターボからエンジンへ戻る油路の詰まり・損傷、ブリーザーの作動を確認。
吸排気経路	配管やインタークーラーの漏れ・損傷、オイルや破片の残留を点検し、清掃・交換の範囲を判断。
取り付け・始動前	指定のガスケット・締め付け条件と、初期潤滑（始動前に必要な箇所へオイルを行き渡らせる準備）を確認。
交換後	オイル・空気・排気の漏れ、制御装置の作動と、必要な調整・学習を確認。

交換時の給油・戻り配管や残留物の処置、初期潤滑については、ターボ交換時の配管・初期潤滑の確認ポイントをご覧ください。

交換・清掃の範囲や作業方法は、対象車両の整備要領と製品付属の指示書に従います。以下は、特に確認しておきたい点です。

給油配管とオイル・フィルター

オイル不足や、オイルに混じったカーボン・金属粒子は軸受けの損傷につながります。給油配管の詰まりに加え、使用オイル・交換履歴とエンジン側の潤滑状態を確認します。［Garrett：ターボ損傷の原因］

配管内部には外観で分かりにくい損傷もあるため、Garrettはターボ交換時に新品のオイルインレットパイプを取り付けることを推奨しています。接続用のユニオンボルトや、異物をこすストレーナーの扱いも、対象製品の指示で確認します。［Garrett：取り付け資料 Part 2］

交換には指定規格の新しいエンジンオイルとオイルフィルターを使用します。Garrettはエア・燃料フィルターの新品使用も案内しています。必要な部品は取り付け前に確認してください。［Garrett：取り付け資料 Part 1］

羽根が破損している場合の点検

吸気側のコンプレッサーホイールや排気側のタービンホイールに損傷があれば、異物の侵入経路と破片の残留を調べます。過回転や過度な高温も確認対象です。［Garrett：ターボ損傷の原因］

配管・インタークーラーの清掃や交換は、損傷と残留物の状態に応じて判断します。清掃しても異物が残る場合や部品が損傷している場合は、そのまま再使用せず、整備工場で交換の要否を確認します。

取り付け時に気をつけたいこと

油路へ余分なシール材などが入らないよう注意し、始動前の初期潤滑と、始動後の漏れ確認を行います。アクチュエーターのロッド・調整部も自己判断で動かさないでください。Garrettは、一部の電子アクチュエーターで手動操作により内部のギヤが破損する恐れを説明しています。［Garrett：取り付け資料 Part 2］

リビルトターボの適合・在庫確認

太田美品通商では、リビルトターボチャージャーを取り扱っています。交換部品の照合には、次の情報をご用意ください。

ターボチャージャーの商品一覧を見る

同じ車名やエンジン型式でも、現品品番・制御方式・取り付け部などの確認が必要です。外観が似た製品を見つけた場合も、ご注文前に照合してください。

• 現品品番：ラベル・銘板・刻印にある純正品番やターボメーカー品番。文字が読める写真もご用意ください。
• 車両情報：車名・型式・年式・エンジン型式・車台番号全桁。型式指定番号・類別区分番号も分かればお知らせください。
• 現品写真：本体全体、吸排気の接続部、取り付け部、アクチュエーターやコネクターなど。撮影は冷却後、安全に確認できる範囲でお願いします。
• 交換範囲：整備工場で交換が必要と判断された部品・範囲。品番や取り付け部が確認できない場合は、工場へ確認を依頼してください。

アクチュエーターやガスケットの付属範囲、コア（交換後の使用済み部品）の返却条件、保証条件は製品ごとに確認します。商品一覧の名称や掲載例だけで、付属品・適合・在庫を判断せず、対象品番でお問い合わせください。

参考資料

• Garrett：How a Turbo Works – Basic（構造と役割）
• Garrett：Turbocharger System Diagnostics Guide（交換前の診断）
• BorgWarner：Troubleshooting for turbochargers（症状と原因・整備）
• Garrett：Turbocharger installation guide, Part 1（交換前の準備）
• Garrett：Turbocharger installation guide, Part 2（取り付け時の確認）

資料の対象製品・車両はそれぞれ異なります。実際の点検・交換は、対象車両と搭載ターボの最新の整備要領・製品付属の指示書に従ってください。

アイキャッチはイメージで、特定の販売商品を示すものではありません。本文図解は基本の仕組みを示した模式図です。
