車のエアコンが最大風量しか出ない｜ブロアレジスター交換前の確認ポイント

カーエアコン技術編・第17話

「風量1・2・3では風が出ないのに、4にすると勢いよく出る」。この症状では、風量を調整するレジスターや、その周辺回路が点検の手掛かりになります。

抵抗式の回路では、最大でモーターが回っていても、弱・中で使う電気の通り道が切れていれば、その風量は使えません。ここでは、最大だけ動く理由と、部品を交換する前に確認することを整理します。

症状を選ぶと、確認ポイントへ移動できます

今の症状	読むところ
最大だけ風が出る	弱・中と最大の回路の違い
一部の風量だけ使えない	抵抗回路・スイッチ・接続部
操作しても風量が変わらない	電子制御方式の確認
交換したのに再発した	モーター負荷と接続部

どの風量でも全く出ない場合は、第16話「車のエアコンの風が出ない」をご覧ください。

なぜ、最大風量だけ風が出るのか？

ブロアモーターは羽根を回して空気を送る部品です。レジスターは、その回転速度を調整する役割を持ちます。［資料6］

抵抗式の代表的な回路では、弱・中の風量で抵抗を通し、モーターの回転を抑えます。最大風量では、その抵抗を通らない経路を使います。

弱・中で使う経路が断線しても、最大側の経路が残っていれば「最大だけ動く」状態になります。NRFの技術資料でも、この仕組みが説明されています。［資料1］

画像をタップすると拡大できます。

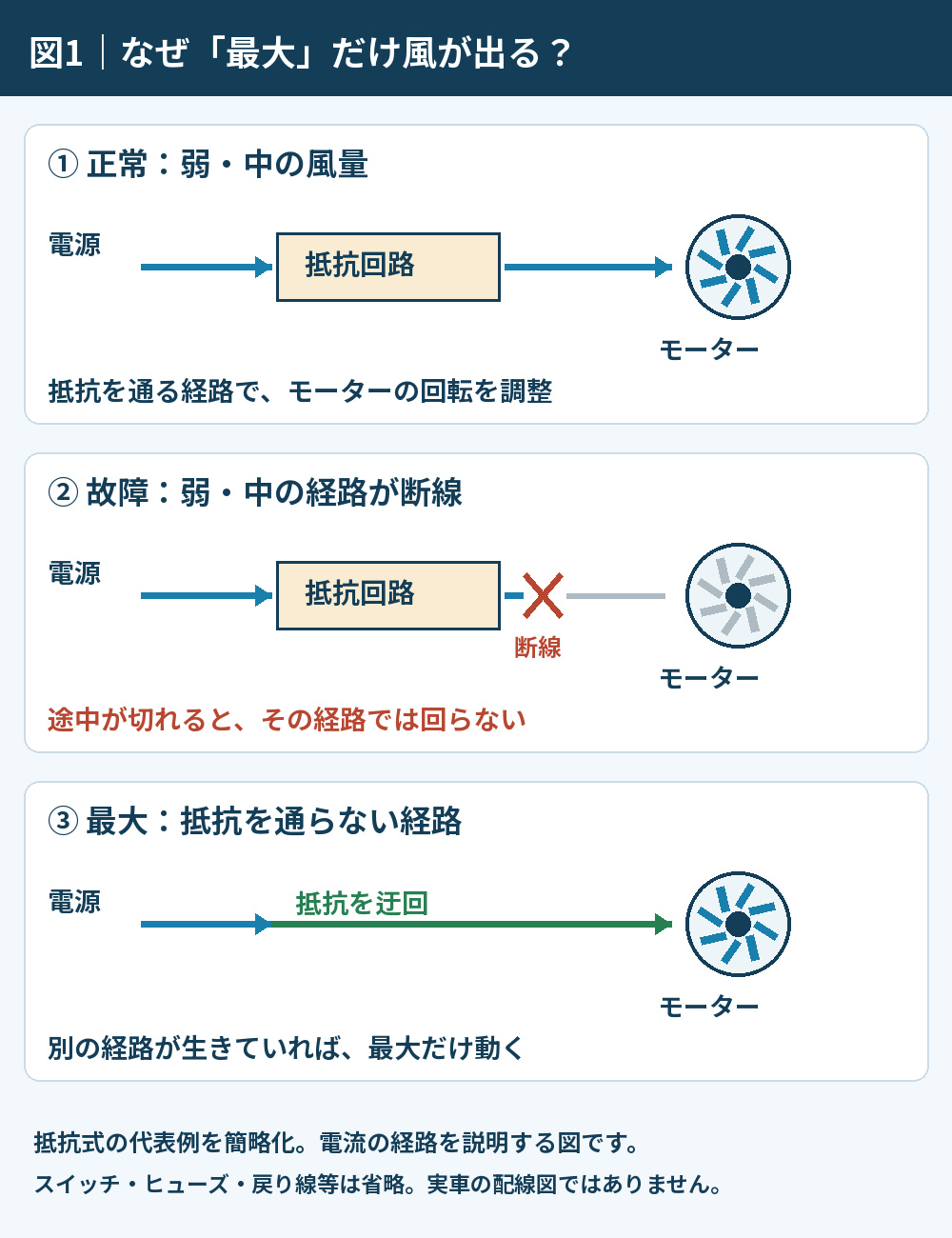

図は抵抗式の代表例で、断線を示す×印は経路が途切れることを表しています。断線位置を特定する図ではありません。実車では回路図で搭載方式を確認し、レジスターに加えてスイッチや配線・端子の状態を点検します。

一部の風量だけ使えないときは？

「1だけ出ない」「1と2が出ず、3と4は出る」など、使える段階と使えない段階を記録してください。整備工場では、その段階で使う抵抗回路・スイッチ・接続部を回路図に沿って確認します。

注文前に故障箇所を確認することで、レジスターを替えても配線側の不具合が残る、といった手戻りを防ぎます。

電子制御の車は、ファンパワートランジスタなどを確認

風量調整には、抵抗式のほか、制御信号に応じてモーターへの電気の出力を調整する方式があります。ファンパワートランジスタ、ブロアコントローラーなど、部品名も車種で異なります。

HELLAは電子制御器の不具合で、風量が固定される、変動する、送風が止まるなどの症状を挙げています。操作側の指令と、制御器の出力を分けて確認することが大切です。［資料2］

オートエアコンでは、まず風量を手動設定したときの反応を確認します。端子の役割や測定方法は、対象車両の整備要領で確認してください。

メーカー公開事例｜最大風量だけ動いたケース

交換しても再発するのはなぜ？周辺も確認する

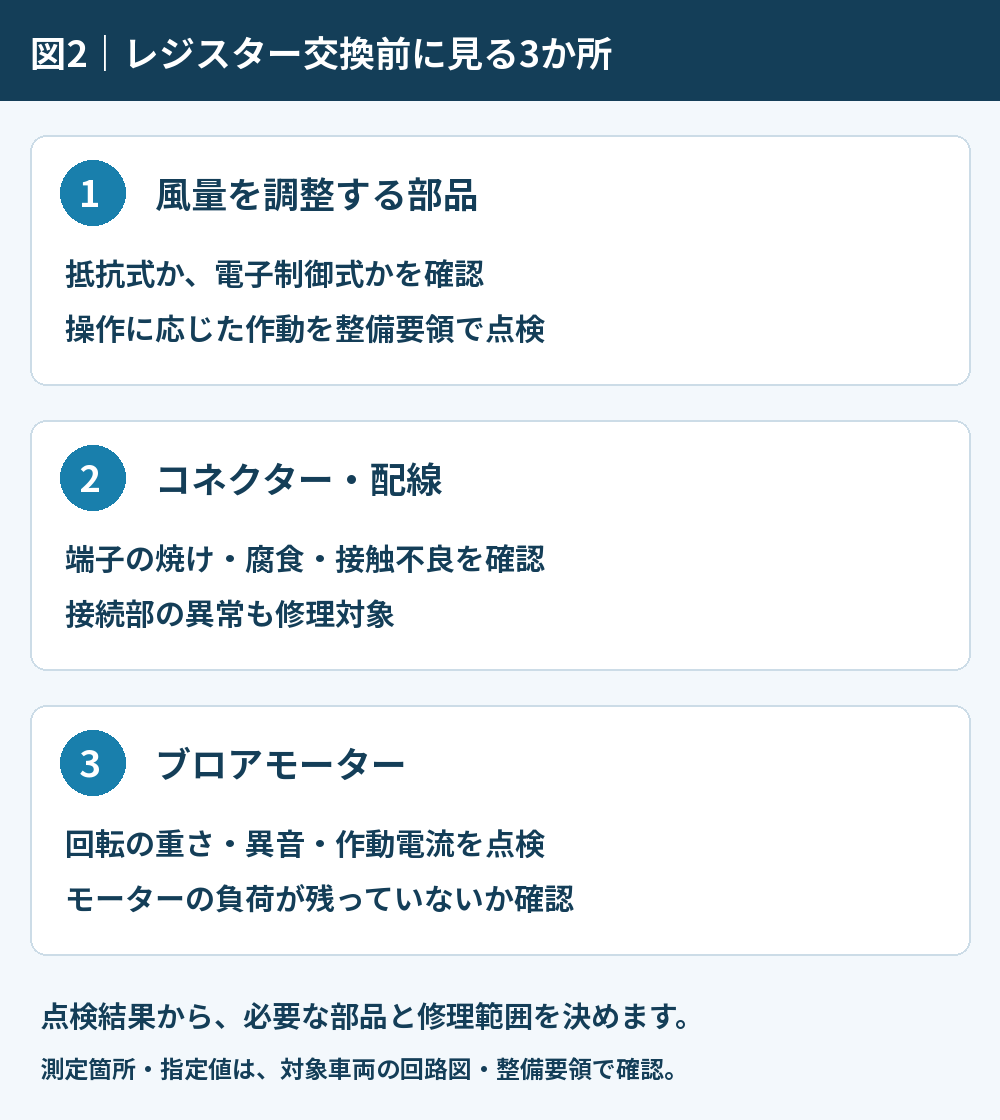

レジスターの不具合が確認できたら、モーターや接続部にも異常が残っていないか確認します。

モーターの回転が重く、負荷が増えていないか

gpdの2005年式Mercedes-Benz S430を対象とした技術情報では、摩耗したモーターがレジスターに余分な電気的負荷をかけ、交換部品の寿命を縮める可能性を説明しています。モーター側の異常による負荷が残っていれば、レジスターだけを交換しても再故障の原因が残ります。整備工場で回転状態、異音、作動電流などを対象車両の基準に沿って点検します。［資料4］

コネクターに焼けや腐食がないか

Four Seasonsは、端子の通電状態や腐食などによって、レジスターや接続部が過熱・焼損する場合があると説明しています。端子に異常があれば、その修理も必要です。［資料5］

レジスターを冷やす風も確認する

NRFの資料では、レジスターを送風の通り道に配置し、その風で冷却する構造を説明しています。この構造では、取り付け状態と周囲の通風も点検対象です。使用直後は高温になるため、素手で触れず、指定の手順で作業してください。［資料1］

画像をタップすると拡大できます。

同時交換の要否は、点検結果と対象車両・交換部品の整備指示から決めます。交換後は、使えなかった段階を含めて全ての風量を確認してください。

よくある質問

エアコンガスを補充すれば直りますか？

ガス補充は、弱・中の風量を調整する電気回路の修理にはなりません。まず送風の制御を点検します。風が出ても冷たくない症状は、冷え不良として別に確認します。

最大で回るなら、モーターは正常ですか？

回転できることは確認できますが、回転の重さや作動電流まで正常とは判断できません。再故障防止のため、負荷や異音も確認します。

最大風量のまま使っていても大丈夫ですか？

修理費用はどのくらいですか？

部品代に加え、取り外し作業や配線修理の有無で変わります。整備工場で原因と修理範囲を確認し、部品代・工賃を含めた見積もりをご確認ください。

レジスターを手配する前に、品番と接続部を確認

同じ車名でも空調仕様などによって部品が異なる場合があります。品番・車両情報・現品写真を揃え、適合を確認してから手配します。車台番号は省略せず全桁お知らせください。

現品写真は、部品全体、品番ラベル・刻印、コネクターの端子数と形状、取り付け部が分かるものをご用意ください。無理な取り外し・分解をせず、整備工場で確認できる範囲で撮影してください。

まとめ｜最大だけ動くときは、風量を調整する回路を確認

• 最大側が抵抗を迂回する回路では、弱・中の経路が切れても最大だけ動く場合がある。
• 搭載方式を確認し、制御部品・配線・モーターを点検する。
• 交換後は全ての風量で作動を確認する。
• 部品の手配は、品番・車両情報・現品写真で適合確認する。
