カーエアコン技術編・第16話
車のエアコンを入れても風が出ない。風量を上げても静かなまま。「ブロアモーターを交換すれば直るのか」と迷っていませんか。
風をつくるのはブロアモーターとファンです。ただし、モーターが回るには電源と風量を調整する制御も必要です。この記事では、交換前に整理したい症状と、整備工場で確認する箇所を説明します。
ヒューズや接続部、制御器の不具合でもモーターは止まります。先に原因を調べることで、部品を交換しても直らない手戻りを防げます。
症状から確認ポイントを見る ／ 整備工場での点検を見る ／ 交換部品の適合確認へ
症状早見表｜まず確認する箇所
当てはまる症状を選ぶと、詳しい説明へ進めます。ここに挙げるのは点検する箇所です。交換部品は実車の点検で確認します。
| 症状 | まず確認する箇所 |
|---|---|
| 全ての風量で回らない | 電源・配線・制御器・モーター |
| 最大風量だけ出る | レジスターなどの風量制御 |
| 動いたり止まったりする | モーターや接続部の接触状態 |
| 止まる前に異音がした | 羽根・異物・モーターの回転状態 |
| 音はするが風が弱い | フィルター・通り道・吹き出し方向 |
整備工場へは「どの風量で、いつ止まるか」を伝えてください。部品の手配には、品番・車両情報・現品写真をご用意ください。
まず「風が出ない」と「冷たい風が出ない」を分ける
吹き出し口に手を当て、風量を手動で上げてみてください。風は出ているのにぬるい場合と、風そのものが出ない場合では、点検する範囲が変わります。
- 風は出るが冷たくない：冷媒回路や温度調整など、冷え不良の点検へ進みます。
- どの風量でも風が出ない：ブロアモーターの作動と、その電源・制御を確認します。
- 回っている音はするが風が弱い：フィルター、空気の通り道、吹き出し口の切り替えも確認します。

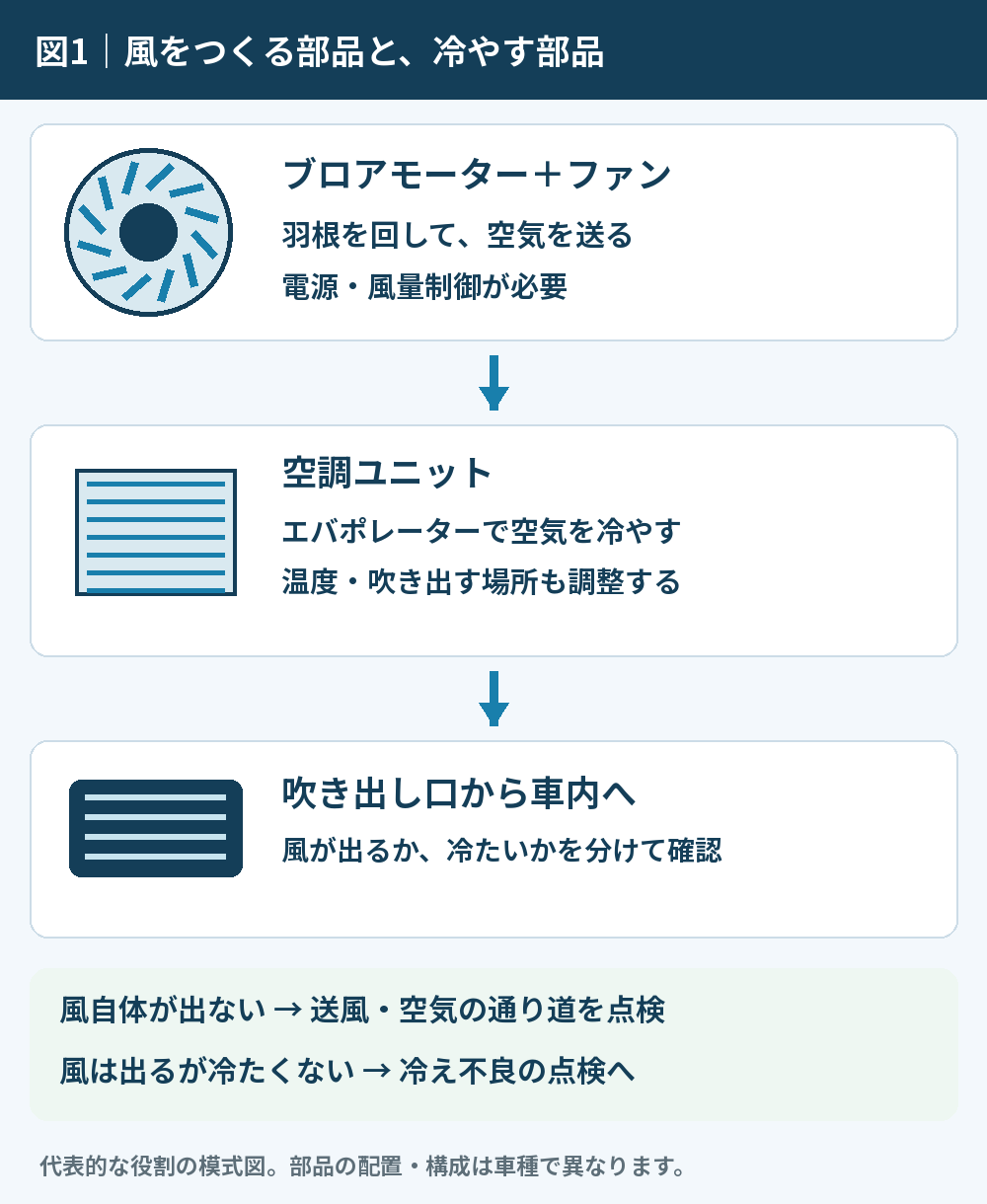

ブロアは羽根を回して空気を送り、エバポレーターなどを通った空気が車内へ届きます。風を送る仕組みと冷媒で冷やす仕組みを分けて考えるのが出発点です。［資料1］
画像をタップすると拡大して確認できます。
風が出ている場合の冷え不良は、最初は冷えるのに途中から冷えなくなる症状の解説もご覧ください。
症状別｜ブロアモーター交換前の確認ポイント
① どの風量にしても全く回らない
モーター自体の回転不良に加え、ヒューズ、電源・アース、コネクター、風量を調整する制御器などが点検対象です。操作パネルが点灯していても、モーターまで電気が届いているかは別に確認します。
② 最大風量だけ出る・一部の風量だけ出ない
レジスター方式では、抵抗回路の不具合で一部の風量が使えなくなる場合があります。風量を電子制御する車両もあるため、搭載方式を確認してから点検します。風量調整に関わる部品はDENSOの資料でも解説されています。［資料2］
点検でレジスター等の交換が必要と分かった方は、レジスター・トランジスターの商品一覧をご確認ください。適合は品番・車両情報・現品写真で確認します。
最大風量しか使えない理由と交換前の点検ポイントは、第17話「車のエアコンが最大風量しか出ない｜ブロアレジスター交換前の確認ポイント」で図解しています。
③ 動いたり止まったりする・振動で一時的に動く
ブラシ式モーターの接触状態や、配線・コネクターの接触不良などを調べます。「段差を越えたら動いた」「周辺に振動が加わると動いた」という経験は、発生条件として整備工場へ伝えてください。
一度動いても、直ったとは判断できません。ブラシを使わないモーターもあるため、症状だけでブラシ摩耗と決めずに確認します。確認のために部品を叩くことは避けてください。
④ 止まる前にカラカラ・キーンなどの音がしていた
風量を変えると音も変わるか、どの場所から聞こえたかを記録します。モーターや羽根の回転状態、異物・接触などを点検する手掛かりになります。異音の表現だけで交換部品を決めず、実際の発生箇所を確認します。
⑤ モーターの音はするが、吹き出す風が弱い
エアコンフィルターの汚れだけでなく、空気の通り道や吹き出し方向の切り替えを確認します。前面の吹き出し口だけでなく、足元やデフロスターへ風が出ていないかも整理すると、点検時に役立ちます。

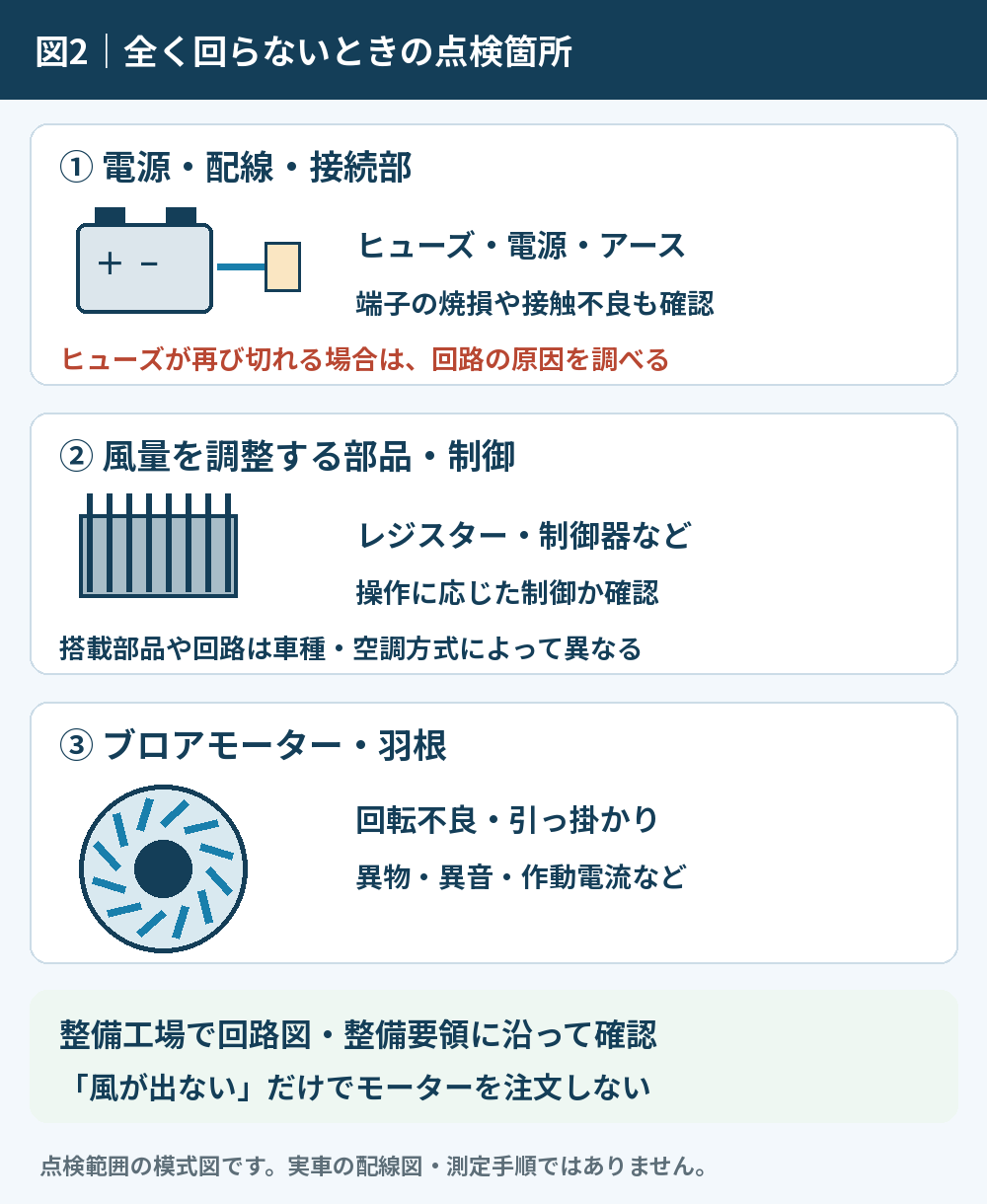

整備工場では、電源・制御・モーターを確認する
画像をタップすると拡大して確認できます。
回路図・整備要領を確認し、モーターを動かすための電源とアース、風量制御が正常かを調べます。そのうえで、モーターや羽根の回転状態、必要に応じて作動電流などを確認します。
- ヒューズが切れていないか。切れた原因が残っていないか。
- 電源・アース・コネクターに異常がないか。
- 風量操作に応じて制御が働いているか。
- モーターや羽根に回転不良・引っ掛かりがないか。
ヒューズが再び切れたら、交換を繰り返さない
モーターの回転不良や内部の短絡に加え、配線の短絡なども点検対象です。ヒューズを交換しても再び切れる場合は、原因を調べる必要があります。指定より大きい容量のヒューズに替えることは避けてください。［資料4］
「12Vが来ているからモーター不良」と一律に決めない
端子の役割や制御方式は車種で異なります。電源だけでなくアース側・制御信号・接続部の状態も、指定された測定方法で確認します。端子へ自己判断でバッテリーを直結するような点検は行わず、整備工場へ依頼してください。
HELLAのKia Sportageに関する技術情報では、室内ファンが作動しない場合の原因として電子制御器の不具合を紹介し、接続ケーブル・ヒューズ・ファンの回転状態の点検も案内しています。
これは特定車種の事例ですが、全停止でもモーター本体以外を調べる理由が分かります。［資料3：HELLAの技術情報］
風が出ないまま放置すると、曇り取りにも困ります
送風が止まると、冷暖房だけでなくフロントガラスの曇り取りにも支障が出ます。曇りで視界を確保できないときは、安全な場所に停車して対応してください。一時的に動く状態でも、点検を先延ばしにしないことが大切です。
ブロアモーターを手配する前に、品番と接続部を確認
交換が必要と分かったら、車両情報と現品を照合して部品を手配します。同じ車名・型式でも、仕様によって部品が異なる場合があります。車名や型式だけで適合を決めず、車台番号などの車両情報と現品品番を照合します。車台番号は省略せず全桁お知らせください。
写真は部品全体に加え、品番ラベル・刻印、コネクターの端子数や形状、取り付け部が分かるものをご用意ください。外観が似ていても適合するとは限りません。品番が読めない場合も、自己判断で注文せず、確認できる車両情報と写真をお送りください。
太田美品通商では部品の適合・在庫確認を承ります。交換予定の部品名と、品番・車両情報・現品写真をお知らせください。
よくある質問
風が出ないとき、ガス補充で直りますか？
冷媒の補充は、モーターを回す電源や制御の不具合を直す作業ではありません。まず、風が出ない送風側の原因を確認します。
ブロアモーターとレジスターは両方交換するべきですか？
点検結果と対象車両の整備要領に基づいて判断します。制御器の故障が確認された場合も、モーターの回転状態や配線などに異常が残っていないか、あわせて確認することが大切です。
修理費用はどのくらいですか？
故障箇所、部品仕様、取り外しに必要な作業で変わります。先に整備工場で原因と作業内容を確認し、部品代・工賃を含めた見積もりをご確認ください。
まとめ｜風が出ない原因を確認してから、必要な部品を手配する
- 風が出るか、冷たいかを分けて確認する。
- 全停止・一部の風量・断続的な停止など、発生条件を整理する。
- 電源・配線・風量制御も点検し、交換する部品を決める。
- 部品は品番・車両情報・現品写真で適合確認する。
参考資料・関連記事
- 資料1：DENSO「Cabin blower fans」（送風の仕組み、ブラシ式・ブラシレス式）
- 資料2：DENSO「New thermal product groups: Resistors and HVAC Actuators」（風量制御、空調の作動部品）
- 資料3：HELLA「Kia Sportage – Passenger compartment fan does not function」（制御器不具合の車種別事例）
- 資料4：トヨタ ヤリス取扱説明書「ヒューズの点検・交換」（規定容量の使用、再度切れた場合の点検）
- カーエアコンのエバポレーターの役割
- 最初は冷えるのに途中から冷えなくなるときの確認
メーカー資料は仕組み・点検の考え方の参考です。掲載部品の適合を示すものではありません。
相談時に伝える情報と、交換部品の適合確認
- 全ての風量で出ないか、一部だけ出ないか。
- いつから、どんな条件で止まるか。
- 止まる前の異音や、過去の修理・ヒューズ交換歴。
- 風が出る吹き出し口と、出ない吹き出し口。
実車の故障診断は整備工場へ。交換する部品が決まったら、太田美品通商へ品番・車両情報・現品写真をお送りください。現品写真は、無理な取り外し・分解をせず、整備工場で確認できる範囲でご用意ください。
本記事は代表的な点検の考え方を整理したものです。車種・空調方式により構造や指定値は異なります。実車の整備は車両・部品メーカーの整備要領に従ってください。図解は模式図、アイキャッチの部品はイメージであり、特定商品の形状・適合を示すものではありません。
