セルモーターの基礎知識
「カチカチ鳴るだけでエンジンが回らない」「バッテリーを新品にしたのに、かからない」。こんなとき、次にセルモーターを注文すればよいのでしょうか。
今回は、始動時にセルモーターが回らない症状を取り上げます。運転席で確認できること、工場で調べる電源・配線、交換部品を手配するまでの順序をまとめました。
新品のバッテリーを付けても、電気の通り道や始動を許可する条件、本体の不具合が残っていれば始動できません。追加で部品を交換する前に、整備工場で始動系統を点検してもらいましょう。
知りたい項目から確認する
| まず何を確認する？ | 運転席での確認と症状のメモ |
| カチカチ鳴る・ライトは点く | 電源と作動音の関係 |
| バッテリーを替えたのに回らない | 交換前後の変化・取り付け・配線 |
| 工場ではどこを調べる？ | 電圧降下・始動信号・本体 |
| やってはいけない確認方法 | 連続始動・端子の直結 |
| 交換部品を手配したい | 適合確認に必要な情報 |
まずは安全を確保し、運転席で確認
安全な場所に停車していることを確認し、パーキングブレーキをかけます。交通の危険がある場所では点検より安全確保を優先し、ロードサービスへ連絡してください。
- シフト位置とペダル操作：取扱説明書に沿った始動操作か確認します。AT車ではP・N以外で始動しない仕組みが一般的です。（参考資料4）
- メーターの表示：キーの認識や始動操作を促すメッセージがあれば、その文言を控えます。
- そのときの反応：無反応、カチカチという音、重く回る、いつものように回る、のどれに近いか伝えます。記録のために何度も始動する必要はありません。
エンジンがいつものように回っているのに始動しない症状は、今回の「セルが回らない」とは別です。燃料・点火なども含めて点検が必要になります。（参考資料5）
カチカチ鳴るとき・ライトは点くときの見方
セルモーターには、歯車をかみ合わせて主回路をつなぐマグネットスイッチがあります。スイッチの作動音が聞こえても、モーターがエンジンを回せる状態とは限りません。接点・モーター・駆動部のほか、電源の不足や接続不良も点検対象です。（参考資料2）
JAFも、始動時の異音について、バッテリーの電圧低下とセルモーター自体の故障の両方を原因として挙げています。「バッテリーかセルか」をその場で選ぶより、音と同時にどんな反応があったかを工場へ伝える方が役立ちます。（参考資料5）
ライトやメーターが点灯していても、始動に必要な電力が供給できるとは限りません。始動操作中に大きく暗くなる、表示が消えるなどの変化は参考になりますが、バッテリーだけでなく配線・接続部も確認します。（参考資料2）

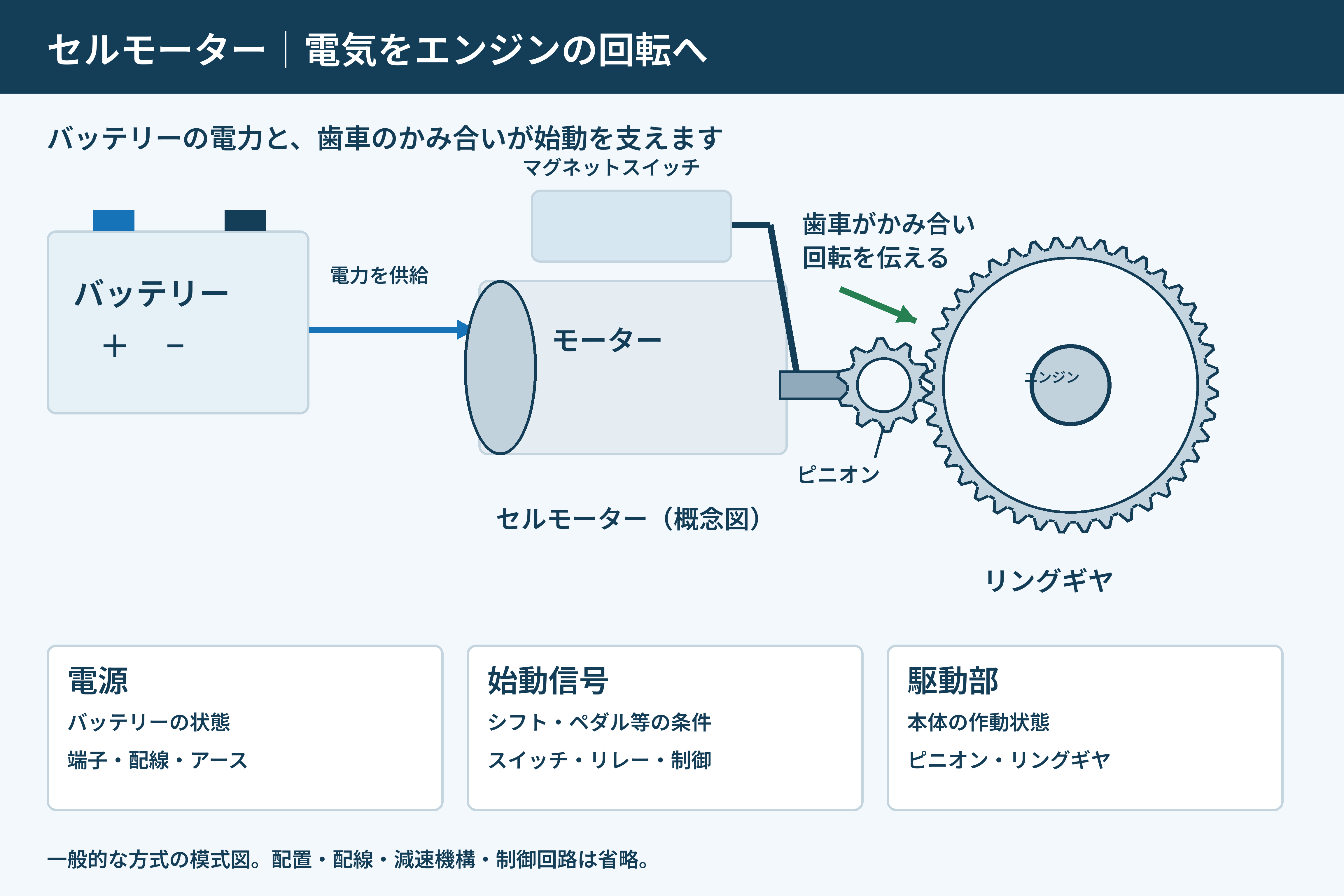

画像を押すと拡大できます。基礎記事と共通の概念図です。実車の配線・制御回路・減速機構は省略しています。配線作業用の図ではありません。
バッテリー交換後も回らないときの確認ポイント
工場には「交換した」という事実だけでなく、交換前から同じ症状だったのか、交換直後から症状が変わったのかを伝えてください。交換日、交換したバッテリーの型番、作業後に一度でも始動できたかもメモしておくと、確認の順序を決めやすくなります。
| 確認すること | 確認の目的 |
| 交換品と充電状態 | 車両に合う仕様か、始動時に必要な電力を供給できるか。 |
| 端子とケーブルの接続 | 緩み・腐食・損傷がなく、接続が確実か。 |
| プラス配線とアース | バッテリーから本体までと、戻り側の経路に問題がないか。 |
HELLAは、スターターの点検で車両のバッテリーとプラス側・アース側の電源経路を確認するよう案内しています。新品バッテリーへの交換は、これらの点検の代わりにはなりません。（参考資料3）
整備工場では「電気が届くか」から本体へ
1．始動操作中の電圧・電流と電圧降下
停止中にバッテリー電圧を測るだけではなく、始動操作中の変化を調べます。端子やケーブルの抵抗が大きいと、モーターやマグネットスイッチに必要な電力が届きにくくなります。
この電圧の損失が「電圧降下」です。プラス側とアース側を測ると、外観では見つけにくい接触不良を探す手掛かりになります。測定条件・判定値は車両の整備要領に従います。12V車の数値を24V車などにそのまま当てはめません。（参考資料1）
2．始動信号とセルモーター本体
電源経路とあわせて、始動操作が本体に伝わっているかを確認します。信号が届かない場合はスイッチや配線などの制御側へ、必要な電源・信号が届いている場合は接点やモーター内部などへ点検を進めます。（参考資料2）
回転が重い場合は本体だけでなく、エンジン側の回転抵抗も確認対象です。電流・電圧・回転状態を組み合わせて判断します。（参考資料1）
連続して始動する・端子を直結する確認は避ける
- 始動操作を長時間・連続で続けず、操作時間と待ち時間は取扱説明書に従います。
- 工具で端子をつなぐ、リレーや安全回路を迂回する、車の下に潜って作動を確かめる方法は行わないでください。
- 始動後もセルモーターが回り続ける場合は、エンジンを停止して点検を依頼します。
セルモーターは短時間の作動を前提とした部品です。始動操作を繰り返す前に、整備工場やロードサービスへ状況を伝えてください。（参考資料1） 始動後の回り続けについてはHELLAもエンジン停止を案内しています。（参考資料2）
よくある質問
ジャンプスタートでかかったら、バッテリー交換だけで大丈夫？
始動できたことと、原因の修理が済んだことは別です。バッテリーの状態や接続部を確認してもらい、充電不足がある場合は充電系統の点検も相談してください。ジャンプスタートの可否や方法は車両ごとに異なるため、取扱説明書に従うかロードサービスへ依頼します。
何回か操作すると始動できるので、そのまま使えますか？
一度かかっても、次回も始動できるとは限りません。冷えているとき・走行後などの発生条件と頻度を控え、早めに点検を依頼してください。症状の再現のために操作を繰り返す必要はありません。
まとめ｜交換前後の変化を伝え、電源経路から点検
セルモーターが回らないときは、始動条件とそのときの反応を確認します。バッテリー交換後も改善しない場合は、端子・配線・アース・始動信号まで工場で点検し、交換が必要と分かってから部品を手配しましょう。
参考資料
- 1．DENSO｜Starter troubleshooting
- 2．HELLA｜Checking the starter
- 3．HELLA｜Tips for troubleshooting starters and alternators
- 4．JAF｜キーは回るが反応がない場合
- 5．JAF｜キーは回り反応するがエンジンがかからない場合
セルモーターの適合・在庫確認
実車の故障診断は整備工場へご依頼ください。太田美品通商では、交換が必要になった部品の適合・在庫・納期をご案内します。
- 車両情報：車名・型式・車台番号（全桁）・初度登録年月。型式指定番号・類別区分番号も分かればお知らせください。
- 現品情報：本体ラベル・刻印のメーカー品番や純正品番。
- 写真：品番、本体全体、取り付け部、端子・コネクターが分かるもの。
写真や品番は、無理に取り外さず整備工場で確認できる範囲でご用意ください。同じ車名でも仕様が分かれるため、注文前に照合します。
一般的なセルモーターを備えた車両を対象にした解説です。始動方式・制御・指定値は車種によって異なります。実車の点検・整備はメーカーの整備要領に従ってください。アイキャッチはイメージであり、販売商品の写真ではありません。
