作者別: oota_editor

カーエアコン技術編・第15話

エアコンコンプレッサーを交換するとき、「届いた部品にオイルは入っている？」「念のため追加した方がいい？」「古いコンプレッサーから抜けた量に合わせればいい？」と迷うことがあります。

この記事では、コンプレッサー交換時にオイルを追加・調整する前の確認方法を、メーカー資料と当社の取替注意事項に沿って説明します。

なぜ、コンプレッサーの中の油だけでは判断できない？

コンプレッサーオイルの一部は冷媒とともに循環し、コンデンサー、エバポレーター、配管などにも残ります。本体を取り外しても、車両側の油をすべて取り出したことにはなりません。

MAHLEの技術資料も、洗浄を伴わない交換では残留油を考慮し、過充填を防ぐ必要があると説明しています。［資料1］

当社のＡＣコンプレッサー取替注意事項でも、サイクル内に残る油に注意し、油量を測定して使用するよう案内しています。

黄色は油の所在を示すイメージです。実際の油量・配分を示していません。見た目で残量を推測せず、対象車両と交換品の指定手順で調整してください。

オイルを追加・調整する前の確認順序

① 届いた交換品の説明書・ラベルを確認する

まず、封入オイルの種類と量、取り付け時の調整指示を確認します。「オイル入り」と書かれていても、その量で今回の修理に対応できるかは別に確認が必要です。

DENSOは、交換品の油量と車両メーカーの指定を照合するよう案内しています。同じコンプレッサー品番でも、シングル・デュアルエアコンなどで条件が異なる場合があります。［資料2］

油種・必要量・調整方法は、作業を行う整備工場で、対象車両・コンプレッサーの整備要領と製品資料を照合して確認してください。確認できるまでは、油を抜いたり追加したりする作業を進めないでください。

② 車両の指定と、今回の修理内容を照合する

車両の整備資料で、指定油種・必要量・交換時の補正方法を調べます。コンプレッサーだけの交換か、他の部品も交換するか、洗浄を行うかによって、車両に残る油の扱いが変わります。

「サイクル全体の指定量」と「今回追加する量」を混同しないことが大切です。全体の指定量を、そのまま追加する量として扱わないでください。

③ 旧品から取り出した油の量・状態と作業履歴を確認する

取り出した量を測り、漏れ、黒い汚れ、金属粉、過去の追加・修理歴も確認します。冷媒回収で取り出した油や、同時交換部品の油も、指定手順に沿って扱います。［資料1］［資料4］

ただし、漏れがあった車では、取り外した時点ですでに油が減っていることがあります。「旧品から出た量＝本来必要な量」とは限りません。

旧品から抜けた油量を基準にできるのは、どんな場合？

まず、旧品の油量が正常な状態を反映しているかを確認します。漏れで減った量や、過去に入れすぎた量をそのまま再現すると、交換後も油量が合いません。

この表はメーカー資料の適用条件を整理したものです。実際の取付では、商品の添付指示と当社の取替注意事項も確認してください。［資料1］［資料3］

「交換品の封入量－旧品から抜けた量」を抜けばよい？

旧品と同量に合わせる方法が適用できる場合、交換品の油量をB、旧品から取り出した油量をAとすると、差はB－Aです。ただし、「洗浄しない」という条件だけで、この差を抜き取る方法を選ぶことはできません。

サンデンの資料は、内部損傷がなく洗浄を必要としない交換について、旧品の油を排出して量を測り、交換品の油も排出したうえで、旧品から取り出した量と同量の新しい指定油を入れる手順を示しています。抜き取り方も含め、対象製品の指定手順を使います。古い油は再使用しません。［資料3］

オイル入り冷媒缶は、ガス充填のたびに必要？

オイルを追加する必要があるかを確認してから使います。冷媒の不足量とオイルの不足量は別です。ガスを補充するたびにオイルも足すと、サイクル内に油が残っている場合は過多になるおそれがあります。

• 油種：車両・コンプレッサー指定の種類と粘度に合っているか。
• 油量：缶に含まれるオイルの量と、今回必要な追加量が合っているか。
• 履歴：交換品の封入油や、過去に追加した油を考慮しているか。

缶の色や「エアコン用」という表示ではなく、製品表示と指定を照合します。オイルの過不足や不適切な油の使用は、冷房性能やコンプレッサーの寿命に影響します。［資料4］

よくある質問

オイルを多めに入れておけば、焼付き防止になる？

オイルは、指定量に合わせて使います。内部の潤滑・冷却に必要ですが、多すぎると冷房性能が低下し、コンプレッサーの寿命にも影響します。焼付きが心配だからと多めに入れるのではなく、車両側に残る油と交換品の封入油を考慮して調整してください。［資料4］

異音がある場合も、まず原因を点検します。音を消す目的で、必要量を確認せずに油を追加しないでください。

「エアコン用」「PAG」と書いてあれば使える？

その表示だけでは決められません。指定の種類・粘度などを確認します。DENSOは、不適切な油や異種油の混合による潤滑・循環への影響を説明しています。［資料4］

別メーカーや別方式の作業方法を混ぜず、対象の車両とコンプレッサーに適した油を使ってください。

黒い油や金属粉が出たら、油を交換するだけでよい？

サイクル内の汚染確認と、関連部品の交換・洗浄の判断が必要です。DENSOは、汚染の種類・程度によって修理方法を分け、洗浄だけでは対応できない条件も示しています。［資料2］

油の色だけで原因を断定せず、現品と作業記録を確認します。詳しくはコンプレッサーのロック・焼付きと交換時の注意点をご覧ください。

冷媒の充填量とオイル量は同じもの？

別に確認するものです。冷媒を何g入れるかが分かっても、オイルの追加量は決まりません。冷媒充填は第14話：冷媒缶・ゲージで行う手動充填の基本で説明しています。

油量を合わせた後は、始動前・初期運転の手順も確認

油量の調整と、取り付け後に油を行き渡らせる作業は、両方の確認が必要です。DENSOは、対象製品について手回しによる油の分散を案内し、取付資料では初期潤滑のための慣らし運転も示しています。［資料4］［資料2］

手回しを行う部位・回数・作業時点は、対象製品の取付説明書で確認してください。「プーリーを何回か回す」という自己流の手順に置き換えず、指定された部位を指定の方法で操作します。

DENSOの取付資料では、取付後の慣らし運転として、最低温度・最大風量に設定し、エンジンをアイドリングに保ったままA/Cを最低5分間作動させ、その間は回転数を上げない手順を示しています。これは同資料の対象製品に対する案内です。実車では、必要な充填・取付確認を終えてから、車両と交換品の指定手順に従って始動・作動確認を行ってください。［資料2］

まとめ

• 交換品の封入量と、車両側に残る油の両方を確認する。
• 車両・商品の指定と、漏れ・洗浄・同時交換の有無を照合する。
• 旧品から取り出した量を基準にできるか、適用条件を確認する。
• 油種・必要量・調整方法は、作業を行う整備工場で対象車両・コンプレッサーの整備要領を確認する。

参考資料・関連記事

• 資料1：MAHLE Technical Messenger 04/2021：Oil quantity distribution in air conditioning circuits（PDF）
• 資料2：DENSO A/C Compressor Installation Guide（PDF・英語版4〜6ページ）
• 資料3：Sanden Compressor Installation Instructions（PDF）
• 資料4：DENSO：Compressor oil: all you need to know
• 太田美品通商：ＡＣコンプレッサー取替注意事項
• 交換したコンプレッサーから異音がする場合の確認

整備工場での確認と、交換部品の適合・在庫確認

オイルの種類・必要量・交換時の調整方法は、車両や修理内容によって異なります。作業を行う整備工場で、対象車両・コンプレッサーの整備要領をご確認ください。

太田美品通商では、コンプレッサー・エキスパンションバルブ・レシーバー等の適合・在庫確認を承ります。ご注文前に、品番・車両情報・現品写真をお送りください。現品写真は、無理な取り外し・分解をせず、整備工場で確認できる範囲でご用意ください。

本記事は代表的な点検の考え方を整理したものです。車種・コンプレッサー方式により構造や指定値は異なります。実車の整備は車両・部品メーカーの整備要領に従ってください。メーカー資料は対象製品と適用条件を確認してください。アイキャッチの部品はイメージであり、特定商品の外観・適合を示すものではありません。

カーエアコン技術編・第14話

R134aのカーエアコンを、冷媒缶・マニホールドゲージ・冷媒用はかりで充填する整備担当者向けの記事です。

基本は、圧力差で冷媒を流し、重さ（g）で充填量を確認すること。停止中に入りにくくなる理由と、指定条件を満たして作動させた後に低圧側から充填する理由を、順に説明します。

冷媒缶・ゲージ・はかりは、それぞれ何をするもの？

• 冷媒缶：車両へ入れる冷媒が入った容器。
• マニホールドゲージ：高圧・低圧を測り、弁で充填経路を管理する工具。
• 冷媒用はかり：缶から出た冷媒の量を、重さ（g）で確認する道具。
• ホース・缶切りバルブ・カプラー：冷媒缶、ゲージ、車両をつなぐ部品。冷媒と工具に対応したものが必要です。

「重量管理」とは、冷媒を何g入れたか量ること

圧力はゲージ、冷媒の重さは、はかりで確認します。車両の冷媒ラベルや整備資料で、冷媒の種類と規定量を確認します。

冷媒用はかりでは、充填前後の重さの差から缶を出た量を確認します。ただし、ホース内に残る冷媒もあるため、車両に入った量を確認するには、ホース内に残る分も考慮します。ホース残量の扱いは使用機器の説明書に従います。缶を手で持ち上げたり、ホースで引っ張ったりしたままの表示で判断しないことも大切です。

また、車両に残っている量が分からなければ、追加した量だけを量っても総量は分かりません。「缶を何本使った」「冷たい風が出た」だけで終わらせず、必要な回収・修理を行ったうえで規定量を管理します。

充填前に済ませること：回収・修理・真空引き

1. 冷媒の種類・規定量・指定オイルを確認する。
2. 必要な冷媒回収を行う。回路を開く前に、残った冷媒は対応する回収機で回収します。大気へ放出しません。
3. 漏れや不具合を修理し、指定の漏れ点検を行う。
4. 真空ポンプで空気・水分を除去する。指定された真空条件と保持確認を行います。
5. 充填ホース内の空気混入を防ぐ準備を行い、指定方法で充填する。

真空引きは、回路内の空気と水分を取り除く工程です。時間や確認方法は車両・機器の指定に従い、真空保持だけですべての漏れ点検が済んだとは判断しません。［資料1］

漏れがある場合の考え方は、ガス漏れに補充だけで対応するリスクでも説明しています。

車両の真空引きとは別に、充填ホース内の空気も確認する

車両側を真空引きしても、その後のホースの付け替えで空気が入ることがあります。冷媒を車両へ流す前に、充填ホース内の空気を持ち込まない準備を済ませます。

空気抜きは「エアパージ」と呼ばれることもあります。ホースを含めて真空引きする接続方式や、弁で空気の侵入を防ぐ方式など、工具の構造によって準備が異なります。使用工具の説明書で、ホース内の空気除去方法と接続順序を確認してください。アサダの説明書でも、ホースの付け替えによる空気混入と、その防止方法が分けて説明されています。［資料2・冊子6〜7ページ］

継手を自己判断で緩めて冷媒を放出する操作は行わず、車両・冷媒に対応する工具の指定手順に従います。

最初は入るのに、なぜ途中から入りにくくなる？

ポンプなどで押し込まず、冷媒缶と車両の圧力差を利用する場合、冷媒は圧力の高い側から低い側へ流れます。もちろん、接続が正しく、通路が開いていることが前提です。

真空引き後の回路は圧力が低いため、停止中でも指定の経路から冷媒が入ります。充填が進むと車両側の圧力が上がり、缶側との圧力差が小さくなると流れが弱くなります。圧力が釣り合えば、その圧力差だけでは充填が進みません。

アサダのマニホールド取扱説明書にも、規定量に達する前に圧力が均衡して充填できなくなる場合が説明されています。これは圧力差の原理の参考資料で、掲載工具をカーエアコンに使えるという意味ではありません。［資料2］

なぜコンプレッサーを作動させるの？

コンプレッサーは低圧側から冷媒を吸い込み、高圧側へ送り出します。低圧側の圧力が缶側より低くなれば、缶から車両へ流れる圧力差を利用できます。サンデンも、作動中の低圧側充填では、気体の冷媒を吸入させる方法を説明しています。［資料1・10.3.3節］

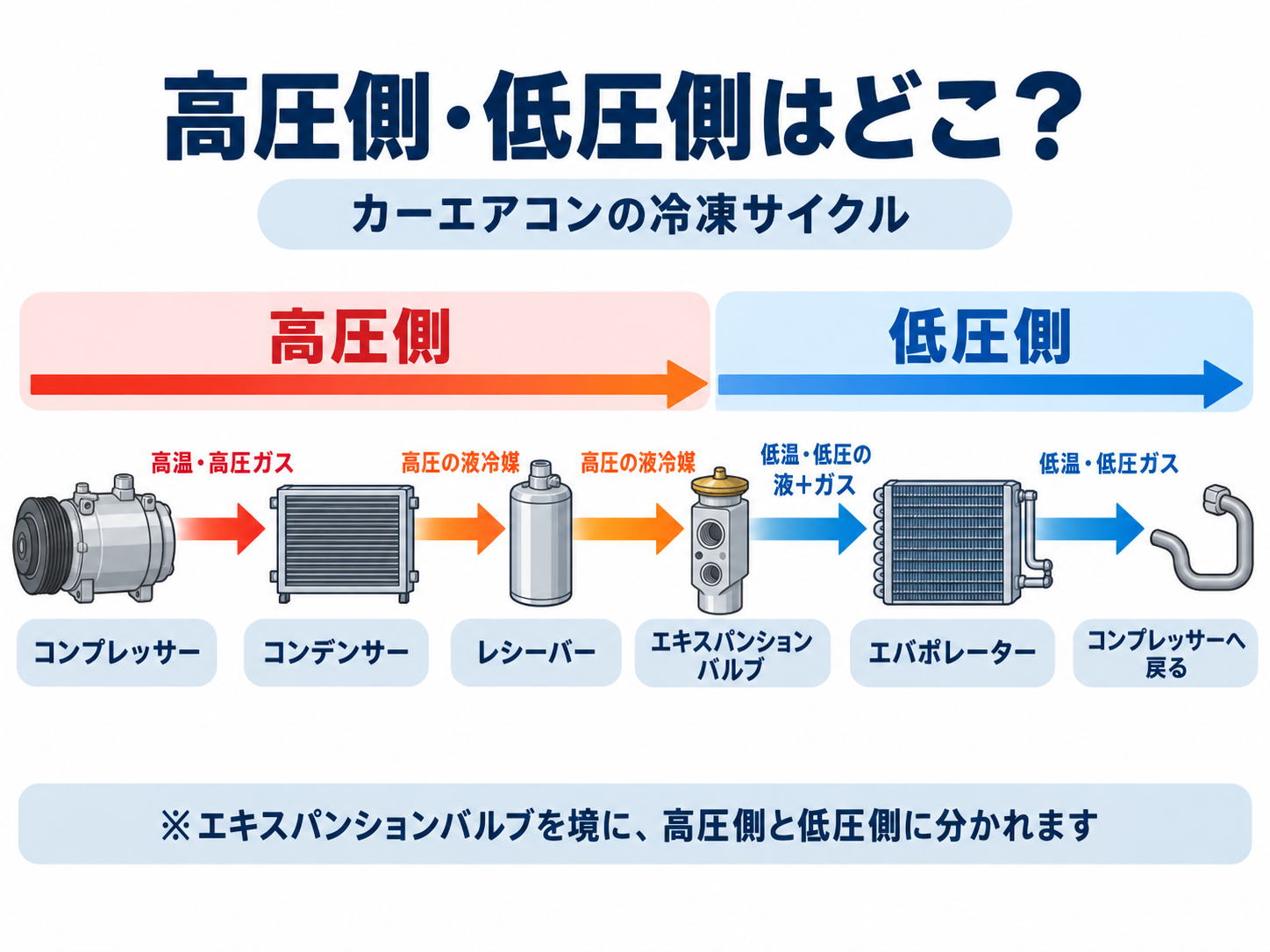

高圧側と低圧側を使い分ける理由

作動すると、高圧側はコンプレッサーが冷媒を押し出す側になります。作動中に冷媒缶を高圧側へ通じさせると、高い圧力が充填器具側にかかる危険があります。サンデンは作動中の高圧側サービスバルブの開放を警告しています。［資料1・10.3節］

停止中に高圧側から事前充填する指定の方式でも、その充填経路を閉じてから始動します。作動中の手動ガス充填は低圧側を使い、液冷媒を直接吸入させません。缶の向きだけで決めつけず、容器の構造と気体取り出し方法を確認してください。

これは、途中で必ずホースを付け替えるという意味ではありません。高圧・低圧の測定接続と、冷媒を流す充填経路は別です。初期充填口、接続、弁操作の順序は、対象車両と工具の指定に従います。

コンプレッサーをONにしても入らない時は？

まず確認したいのは、「実際に作動しているか」「缶側から低圧側へ流れる圧力差があるか」「その途中が通じているか」の3点です。A/CスイッチがONでも、コンプレッサーが実際に吸入・圧縮しているとは限りません。

• 冷媒缶側：残量、容器の温度、缶切りバルブや気体取り出し方法を確認。
• 接続・工具側：カプラーの接続、ホースの折れや閉塞、充填経路の弁を説明書と照合。
• 車両側：高圧・低圧、コンプレッサーの実作動、保護停止、直前の修理内容を確認。

液体と気体が共存する冷媒缶では、温度が下がると圧力も下がります。充填中に缶が冷え、車両側との圧力差が小さくなれば、入りにくくなる要因になります。R134aの温度と圧力の関係は、サンデンの表でも確認できます。［資料1・4.2節］

缶が冷えて充填が止まった時は？

缶内の液冷媒が気化すると熱が奪われ、缶が冷えます。まず作業を中断し、缶の残量・温度、充填先の圧力、ホースや弁の状態を確認してください。

温水の使用可否や充填を再開する条件は、冷媒缶・使用工具の説明書で確認します。指定が確認できない時は自己判断で加熱せず、メーカーへ確認してください。容器に書かれた保管温度を、そのまま加熱してよい温度として扱わないことも大切です。

低圧側から充填している時は、缶側と充填先の低圧側の圧力を比較します。高圧の数値と併せ、接続・通路・実作動を確認して原因を絞ります。詰まりを調べる際も、場所と測定位置を確認します。

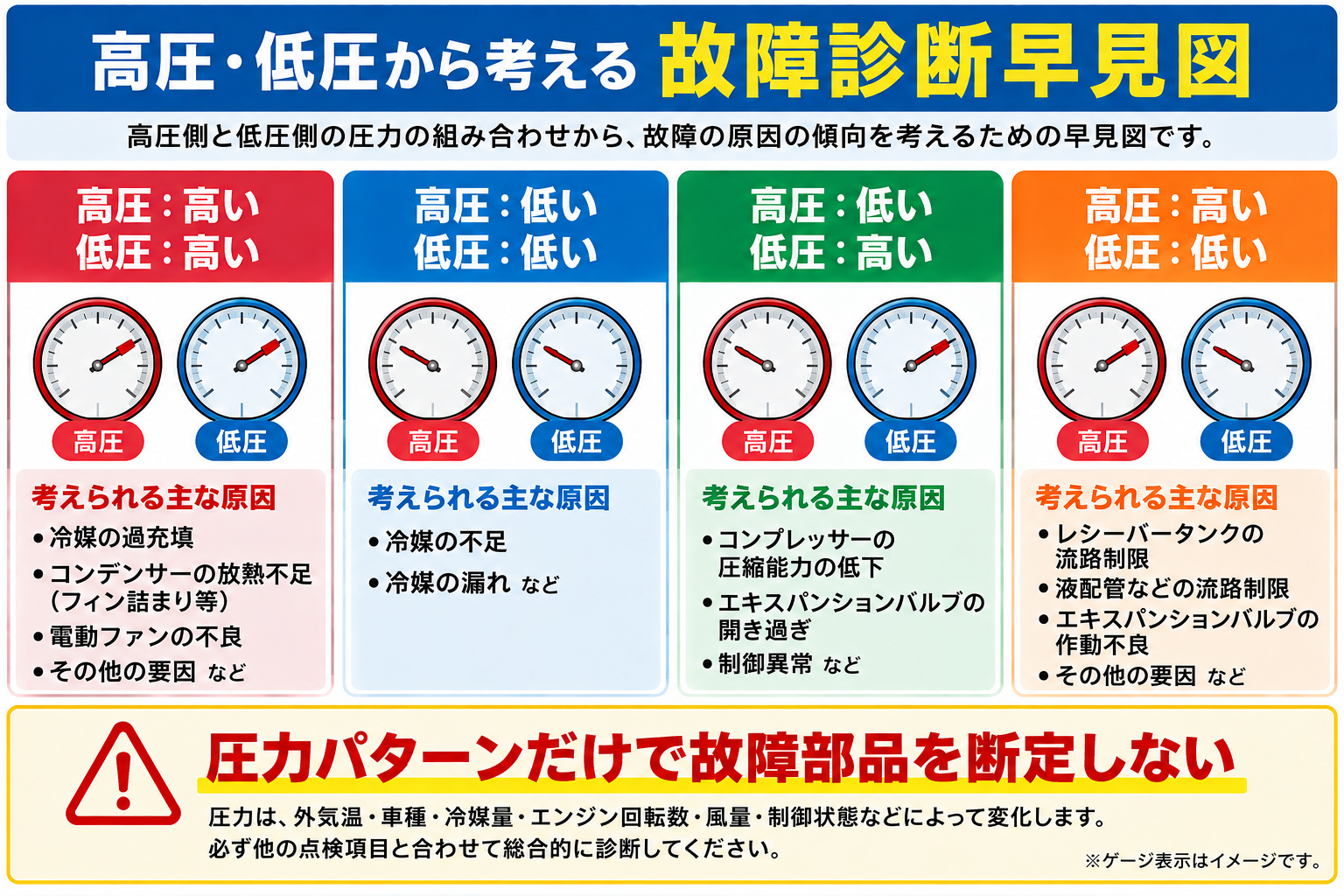

ゲージの見方は、高圧・低圧から次の確認箇所を探す方法をご覧ください。

規定量を入れた後も、作動状態を確認する

充填量を記録し、車両指定の条件で高圧・低圧、吹出口温度、冷却ファン、コンプレッサーの作動、漏れを確認します。圧力や冷えが期待どおりでないからといって、規定量を超えて足し続けないでください。

コンプレッサーオイルは、車両・部品メーカーの指定油を使い、修理内容に応じて量を調整します。［資料3］

まとめ｜圧力差で流れを理解し、重さで量を確認する

• 冷媒缶は供給元、ゲージは圧力確認、はかりは量の確認に使う。
• 停止中は、缶と車両の圧力が釣り合うと充填が進みにくくなる。
• 指定条件を満たした作動中の低圧側充填では、気体の冷媒を吸入させる。
• 入らない時は、供給側・接続・実作動・圧力を順に確認する。
• 車両指定量を守り、充填後の作動と漏れまで確認する。

参考資料（メーカー公式）

1. Sanden SD Service Guide（PDF）：4.2節の温度・圧力表、10.2節の真空引き、10.3節の充填。R134a・SDシリーズを対象とする資料。
2. アサダ：マニホールドAD・AF取扱説明書（PDF）：冊子6〜7ページのホース付け替え時の空気混入防止、7〜8ページの圧力均衡と充填の説明。空調工具の原理の参考であり、掲載工具の自動車への適合を示すものではありません。
3. DENSO A/C Compressor Installation Guide（PDF）：指定油と油量調整。
4. デンゲン：全自動回収再生真空引充填装置 CS-YF134WS-T：エンジン停止状態での液体圧送充填方式。自動機との違いの参考。

相談時に伝える情報と、交換部品の適合確認

実車の故障診断は整備工場へ。交換する部品が決まったら、太田美品通商へ品番・車両情報・現品写真をお送りください。現品写真は、無理な取り外し・分解をせず、整備工場で確認できる範囲でご用意ください。

本記事は代表的な整備の考え方を整理したものです。実車の作業は車両・機器メーカーの整備要領に従ってください。冒頭の画像は機器のイメージで、特定製品の形状・適合・接続方法を示すものではありません。

カーエアコン技術編・第13話

「交換したばかりのコンプレッサーから音がする。交換した部品が悪いのでは？」と感じるのは自然なことです。異音があれば、まず発生箇所を確認する必要があります。

ただし、コンプレッサーは単独で働く部品ではありません。車両に残っている冷媒回路につながり、その中の冷媒を圧縮して循環させます。本体を交換しても、放熱不良・冷媒量の不適正・潤滑不足などが残っていれば、交換した本体にも負担がかかります。

太田美品通商では、現場での対応経験から、冷媒量・オイル管理・関連部品の点検など、整備上の不備が関係する異音を多く見ています。この記事では、なぜそうした確認が必要なのか、何を根拠に修理範囲を判断するのかを説明します。

大きな異音・焦げ臭いにおい・煙がある場合は、再現確認のために使い続けず、A/Cの使用をやめて整備工場へ相談してください。音が残る、警告灯が点灯するなどの場合は安全に停車し、ロードサービス等へ相談します。

動画で見る｜交換後の異音と、車両側に残る原因

冷却ファンの不調で放熱が悪くなり、コンプレッサーに負担がかかる流れを動画で紹介します。34秒からは、正常なピストンと過熱したピストンを比較し、熱膨張・油膜・壁との接触を説明しています。

約1分24秒・字幕付き。膨張やすき間は見やすく誇張した模式図です。実際の変化は材質・温度差・潤滑状態で異なります。高圧保護制御による停止動作は省略しています。

動画が表示されない場合はYouTubeで見る

なぜ、コンプレッサー以外も点検するのか

異常高圧による異音｜なぜ圧力が上がったかを確認

コンプレッサーは、冷媒を圧縮して高圧側へ送り出します。ほかの条件が同じなら、送り出す側の圧力が高くなるほど圧縮に必要な仕事が増え、駆動する側にも負担がかかります。その状態で音や振動が増している場合は、本体だけでなく冷凍サイクルの状態を確認します。

確認項目には、コンデンサーの放熱、冷却ファンの作動、冷媒の充填量、空気の混入などがあります。配管や部品の詰まりが疑われる場合は、高圧・低圧と各部の温度を測り、冷媒の流れが悪くなっている箇所を調べます。詰まる場所や程度によって、圧力の変化は異なります。DENSOの圧力診断資料

高圧保護制御を備えるクラッチ式では、異常高圧の検出時にクラッチを切り、コンプレッサーを停止させます。ただし、保護制御があるから使い続けても安全、という意味ではありません。停止する原因を調べる必要があります。

詳しくは高圧が高くなる原因と確認ポイントをご覧ください。

ベアリングの異音｜「熱でグリスが傷む」とは

ここでいうベアリングは、主にベルト駆動のコンプレッサーのプーリー側のベアリングです。コンプレッサー内部の冷媒用オイルとは、潤滑する場所が異なります。

ベアリングの中には、回転を滑らかにするグリスが入っています。高温にさらされてグリスが傷んだり、外へ流れ出たりすると、十分に潤滑できなくなります。その状態で回り続けるとベアリングが傷み、異音につながります。

熱の原因は異常高圧に伴う負荷だけとは限りません。クラッチの滑りなどでも発熱します。ベアリングの損傷や異音だけから、過去の異常高圧を断定することはできません。サンデンの資料では、クラッチの滑りに伴う過熱とベアリングシールへの影響を説明しています。

ベーン式のジージー音｜油膜不足にも注意

ベーン式は、回転するローターと、そこから出入りする板状のベーンなどで冷媒を圧縮する構造です。部品が擦れ合う面は、薄いオイルの膜で守られています。

太田美品通商では、ベーン式の潤滑不足が関係するケースで「ジージー」と表現される異音を確認しています。ただし、音の呼び方や聞こえ方には個人差があり、その音だけで油膜不足と判断することはできません。

確認するのは、オイルの量だけではありません。指定の種類・粘度が守られているか、冷媒やオイルの循環が妨げられていないか、漏れや過去の修理で失われた分を適切に管理しているかも重要です。オイルには潤滑と冷却の役割があります。DENSOのコンプレッサーオイル資料

整備不良を防ぐため、交換・補充時に見落としたくないこと

交換した部品が正常でも、取り付け後の冷媒量・潤滑・放熱などが適切でなければ、不具合を起こすおそれがあります。特に整備後から音が出たときは、次の作業内容と記録を確認します。

「音が出たからオイルを足す」「冷えないから追いガスする」という対応は避けてください。過剰な追加も不調の原因になり、原因の確認を難しくします。安易な冷媒補充のリスクも参考にしてください。

A/Cオン・オフで音が変わる場合の見方

音が出るタイミングは、発生箇所を探す手がかりです。次の区分は交換部品を決める診断表ではありません。

クラッチのない方式や電動式では、この区分をそのまま使えません。また、周辺のベルト・プーリー・補機の音をコンプレッサーの音と感じる場合もあります。サンデンの整備資料でも、異音点検では周辺部品と内部の両方を確認項目に挙げています。

使い続けてよい？交換すれば直る？

冷えているなら、異音があっても使えますか？

冷房が効くことと、潤滑や部品の状態が正常であることは同じではありません。新しく発生した異音や悪化する音は、放置せず点検を受けてください。音を再現するための高回転運転や長時間の作動は避けます。

コンプレッサーだけ交換すれば直りますか？

異音の発生源が本体であっても、その本体に負荷や潤滑不足を生じさせた原因が残れば、再発するおそれがあります。一方で、内部部品の損傷など本体側の不具合も点検対象です。作動時の測定結果と現品状態から、修理範囲を判断します。ロック・焼付きと交換時の注意点をご覧ください。

修理後すぐの異音は、整備不良ですか？

整備内容の確認は重要ですが、発生時期だけでは断定できません。充填・オイル調整・関連部品交換の記録、作動時の圧力・温度、発生箇所などを合わせて確認します。

「本体が悪いのか」を判断するために必要な根拠

当社では出荷前に異音のテストも必ず行っています。交換後に異音が発生した場合は、どの条件で音が出るのか、交換時にどのような作業を行ったかを整備工場と確認します。作業記録と実車の測定結果、本体の状態を照らし合わせ、原因を調べます。

関連する不適正が確認された場合は、その是正と本体の損傷確認を行います。作動条件に問題が見つからなければ、本体側の不具合も引き続き点検します。判断材料が不足している段階では、原因を確定せず追加確認を行います。

整備工場からお客さまへ説明する例

次は説明の組み立て方を示す仮定例です。実際の測定値や確認結果に置き換えて説明してください。

確認した事実 → 部品への影響 → 必要な修理の順に説明すると、なぜ本体以外の点検や修理も必要なのかが伝わります。放熱不良が見つかっても、すべての異音をそれだけで説明できるとは限らないため、是正後も必要な確認を行います。

購入・交換後の異音を相談するとき

当社から購入した部品で異音が発生した場合は、注文情報、車両情報、現品品番、交換日、作業内容、測定記録をそろえてご連絡ください。当社への確認を行わないまま、現品を分解・加工・廃棄しないでください。状態が変わると、原因の確認が難しくなります。

本記事は点検理由を説明するもので、個別案件の原因や保証判定を代替するものではありません。実際の受付・判断は、購入時の保証条件と確認結果に基づきます。

相談時に伝える情報と、交換部品の適合確認

録音する場合は安全に停車し、車内など安全な場所から行ってください。回転中のベルト・ファンへ手やスマートフォンを近づけず、配管を緩めたり、クラッチを強制作動させたりしないでください。

実車の故障診断は整備工場へ。交換する部品が決まったら、太田美品通商へ品番・車両情報・現品写真をお送りください。現品写真は、無理な取り外し・分解をせず、整備工場で確認できる範囲でご用意ください。

本記事は代表的な点検の考え方を整理したものです。車種・コンプレッサー方式により構造や指定値は異なります。実車の整備は車両・部品メーカーの整備要領に従ってください。冒頭の画像はイメージで、特定製品の形状・適合を示すものではありません。

カーエアコン技術編・第12話

「出発したときは冷えていたのに、しばらく走るとぬるい風になる」「休ませるとまた冷える」「整備工場に着くと症状が消えている」。このような不調では、冷えなくなったときに風量も落ちているかが、確認を進める手がかりになります。

この記事では、運転者が安全に記録できることと、整備工場で調べることを分けて説明します。

まず、冷えなくなったときの風量を比べる

AUTO運転では風量が自動で変わるため、設定風量や吹出口の切り替わりも一緒に確認してください。操作・撮影は安全な場所に停車してから行います。

風量も弱くなる場合｜エバポレーターの凍結などを確認

車内の空気を冷やすエバポレーターは、細かいフィンの間に空気を通す部品です。着霜が進んで空気の通り道をふさぐと、送風機が動いていても吹出口の風が弱くなります。

ただし、「休ませたら戻った」だけで凍結とは断定できません。整備工場では温度検出・凍結防止制御、送風量、フィルターやエバポレーターの状態などを確認します。送風機そのものの作動が途中で変わっていないかも点検対象です。

DENSOの診断資料にも、冷たい状態なのに空気が出ない場合の確認項目としてエバポレーターの着霜が示されています。DENSOの診断資料

部品の役割はエバポレーターの仕組み・除湿・凍結で説明しています。

風量は変わらずぬるくなる場合｜作動指示と実際の動きを確認

A/Cランプは冷房操作の状態を示すもので、コンプレッサーが実際に作動していることを直接示すランプではありません。整備工場では、冷えなくなったときに「車両が作動を指示しているか」「その指示どおり動いているか」を確認します。

温まったときだけ、クラッチがつながらないこともある

マグネットクラッチは、エンジンから伝わる回転をコンプレッサーにつないだり、切り離したりする部品です。電磁石の力で接続するため、接続部分のすき間、供給電圧、コイルなどが点検項目になります。サンデンのSDシリーズ整備資料には、すき間が過大な場合、通常使用で温まった後に接続できなくなることがあると記載されています。

このため、冷えているときだけ正常でも、症状が出た状態との比較が必要です。資料の寸法・電圧の指定値は対象製品のもので、すべての車両に共通ではありません。Sanden SD Service Manual「7.2 Clutch Inspection」

異常高圧を検出すると、保護のためクラッチを切る

高圧保護制御を備えたマグネットクラッチ式では、圧力スイッチや圧力センサーで異常高圧を検出すると、クラッチへの通電を止めてコンプレッサーの作動を停止させます。過大な負荷による損傷を防ぎ、コンプレッサーと冷媒回路を保護するための動作です。

この場合は「コンプレッサーが止まったから壊れている」と決めず、なぜ高圧が上がったかを確認します。コンデンサーの放熱、冷却ファン、冷媒量などの点検が必要です。高圧が高くなる原因と確認ポイントもご覧ください。

保護制御は損傷を防ぐための仕組みですが、焼付き・ロックを必ず防げるという意味ではありません。圧力が下がって再び冷えるようになっても、異常の原因が解消したとは限りません。作動条件や復帰条件は車種で異なり、クラッチのない方式では停止・出力制限の方法も異なります。保護機能を無効にして動かし続けないでください。

圧力検出による保護の仕組み：DENSO「圧力スイッチ・センサー」

停車中だけ悪化し、走り出すと改善する症状は、停車中に冷えない・走ると冷える場合も参考にしてください。

休ませると冷えるのは、直ったということ？

一時的な回復と、原因が解消したことは別です。氷が解けた、部品の温度が下がった、制御条件が変わったなど、回復につながる事情は複数あります。「再始動で戻る」「翌朝は冷える」という情報も、何分ほど休ませたかと一緒に伝えると役立ちます。

毎回ほぼ同じ時間で起きるか、暑い日だけか、走行中にも起きるかを記録してください。時間だけで特定部品の故障と判断することはできません。

整備工場で症状が出ないときに伝えること

正常に冷えているときの点検だけでは、途中で起きる不調を捉えられないことがあります。予約時に「一定時間使うと症状が出る」と伝え、再現確認が必要なことを共有しましょう。

安全に停車した状態で、空調パネルの設定や警告表示を撮影しておく方法もあります。運転中の操作・撮影や、症状を出すための無理な連続運転は避けてください。風の温度や風量は動画だけでは正確に測れないため、体感の変化も言葉で添えます。

ガス補充やコンプレッサー交換を先に決めない

「最初は冷えるからガス量は正常」「途中で止まるからコンプレッサー交換」とは限りません。必要なのは、症状が出たときの作動と測定結果に合った修理です。

冷媒の残量が不明なまま追加すると過充填になるおそれがあります。冷媒量の確認・回収・充填は車両の整備要領に従い、漏れがあれば原因も確認します。詳しくはガス漏れに補充だけで対応するリスクをご覧ください。

交換が必要と判断された場合も、品番・車両仕様・現品を照合します。同じ車名でも仕様が異なることがあるため、症状や外観が似ていることだけで注文しないようにしてください。

よくある質問

そのまま使い続けても大丈夫ですか？

冷えない原因が分からない状態で、問題ないとは言い切れません。繰り返す場合は早めに点検を受けてください。異音・焦げ臭いにおいが出たらA/Cの使用をやめ、水温警告などがある場合は車両の取扱説明書に従って安全に停車し、整備工場やロードサービスへ連絡します。

修理代はいくらになりますか？

電気系統、送風系統、冷媒回路、コンプレッサーなど、原因と交換範囲によって異なります。まず診断費用と再現確認の進め方を相談し、原因が分かった段階で部品代・作業工賃を含む見積もりを確認してください。

A/Cを入れ直して冷えれば、様子を見てもよいですか？

入れ直したら戻ったことは、点検の手がかりです。再発する場合は回復までの時間も記録して相談してください。繰り返し入れ直すことを修理の代わりにしないことが大切です。

原因の点検後は、品番・車両情報・現品写真で適合確認

故障原因の診断は、実車を点検できる整備工場へご相談ください。太田美品通商への交換部品の適合確認では、車両情報・現品品番・現品写真をお知らせください。整備工場で確認した交換対象部品が分かれば、その情報も添えていただくと確認が進めやすくなります。

本記事は代表的な症状と確認の考え方を整理したものです。図解は当社作成の概念図で、特定車種の診断手順ではありません。点検・修理は対象車両および部品メーカーの整備要領に従ってください。

カーエアコン技術編・第11話

「信号待ちでエアコンがぬるくなる」「走り始めると冷える」。この症状で確認したいのは、停車するとコンデンサーを通る風が足りなくなっていないか、そしてアイドリングストップでエンジンが止まっていないかです。

なぜ走ると冷える？ 停車すると変わるのは「風」と「作動条件」

コンデンサーは、冷媒が運んできた熱を車外へ放出する部品です。走行中は車の前方から入る風が放熱を助けます。停車するとその助けがなくなるため、冷却ファンなどによる通風が重要になります。

DENSOの故障診断資料でも、放熱側の風量不足やコンデンサー・ラジエーターの汚れは、吐出圧力が高くなる場合の確認項目です。参考：DENSOの診断表

一方、走行時にはエンジン回転数なども変わります。「走行風で改善した」と症状だけで決めず、整備工場で条件をそろえて比較することが大切です。高圧上昇の点検は第10話・高圧が高い原因と確認ポイントで詳しく解説しています。

まず車内で確認する3つのこと

いつもの使用中に分かったことを記録します。エンジンルームでの作動点検や冷媒作業をご自身で行う必要はありません。

1. 風量は変わるか：風量は同じでぬるくなるのか、吹き出す風そのものが弱くなるのかを記録します。
2. エンジンは止まっているか：アイドリングストップの表示と、ぬるくなるタイミングを確認します。
3. いつ再現するか：外気温、停車してからの時間、走り始めた後の変化、毎回か時々かを伝えます。運転中の撮影や操作は避けてください。

日産セレナのガソリン車向け取扱説明書には、アイドリングストップ中はエアコンが送風になる旨が記載されています。このように、故障ではなく車両の作動仕様で温度が変わる場合もあります。すべての車種・電動コンプレッサー搭載車に共通する説明ではありません。ご自身の車両の取扱説明書を確認してください。参考：日産セレナの取扱説明書

修理工場の公開事例から分かること

以下は整備工場が公開した修理実績の短い要約です。当社の施工実績ではありません。写真の転載は行わず、元の記録へリンクしています。

修理事例｜MRワゴン：停車時の冷え不良が電動ファン交換で改善

ケイドリーム。20号バイパス・ギガ甲府店の公開実績では、停車時にエアコンが効かないMRワゴンに対し、故障した電動ファンをテスト済みの中古品へ交換し、冷えが正常になったと報告されています。

この事例から分かること：車内の冷え不良でも、原因が放熱側のファンにある場合があります。ただし、同じ車名・症状なら同じ修理で直るという意味ではありません。

出典：グーネットピット・MRワゴン電動ファン交換事例（2026年7月26日）

点検のポイント｜その場で冷えていても、発生条件を伝える

症状が時々しか出ない場合は、来店時の状態だけでなく「外気温」「停車してからの時間」「エンジンが作動していたか」「風量も減ったか」を伝えてください。これは特定の故障部品を決める情報ではなく、整備工場で再現条件を整理するための情報です。

一度ファンが回ったことと、必要な条件で正常に作動することは別です。部品の交換は、作動指令・電源・回転状態などの点検結果に基づいて判断します。

整備工場に依頼する確認の順番

① ファンの作動と、コンデンサーの風通し

ファンの作動指令が出ているか、電源・接続・回転状態が適切かを、車両の整備要領に沿って確認します。ファンが回らない場合も、モーターだけでなく制御・配線側を調べます。コンデンサーやラジエーターのフィンに通風を妨げる汚れがないかも点検対象です。

② 測定条件をそろえた圧力・吹出口温度

外気温、エンジン回転数、A/C設定、ファン作動を記録し、高圧・低圧と吹出口温度を組み合わせて確認します。「圧力が高いからコンプレッサー交換」とは判断しません。第7話・高圧と低圧の確認方法も参考にしてください。

③ 放熱に問題がなければ、冷媒量・作動状態などを確認

放熱・通風以外にも冷媒量や作動状態を確認します。冷媒不足が疑われるときは、漏れ点検と指定量の管理が必要です。残量不明のまま補充を重ねず、第8話・冷媒漏れに補充だけでは不十分な理由をご確認ください。

コンプレッサーの圧縮・制御を調べる場合も、まず測定条件とサイクルの状態を確認します。症状の名前だけで部品を交換すると、原因が残るおそれがあります。

④ 修理後は、停車中も再確認する

部品を交換して終了ではなく、症状が出た条件でファン作動・圧力・吹出口温度を確認します。時々しか起きない症状は、その発生条件を整備工場へ伝えることが再確認の助けになります。

相談時には、こう伝えると確認が進みます

これは伝え方の例です。実際に確認した内容だけ伝え、分からない項目は不明で構いません。異常を再現するために無理に走行・長時間のアイドリングをする必要はありません。

よくある質問

走ると冷えるなら、そのまま使ってよい？

走行中の冷えだけでは正常と判断できません。停車中に症状が繰り返す場合は点検を依頼してください。水温警告などがある場合は運転継続を避け、安全を確保して相談します。

ファンが回っていれば、ファンは正常？

一度回ったことだけでは、必要な条件で毎回作動するかは分かりません。症状が出たときの指令・電源・回転状態を確認します。

修理費はいくら？

モーター、制御部品、配線、冷媒回路など、原因と交換範囲で変わります。今回の外部事例と同じ費用になるとは限りません。診断後に、交換部品・工賃・冷媒関連作業を分けた見積りを確認してください。

交換部品は、品番・車両情報・現品写真で適合確認

故障原因の診断は現車を確認できる整備工場へ、交換部品の適合確認は当社へご相談ください。まず現車の点検で必要な部品を絞り、そのうえで適合を確認します。太田美品通商へ部品をご相談いただく際は、車検証情報、現品品番・ラベル、コネクターと取付部の写真をお送りください。外観が似ていても、車両仕様によって適合が異なる場合があります。

本記事は代表的な確認方法の解説です。ファンの方式・作動条件、冷媒、指定量、基準圧力は車種により異なります。整備は対象車両の整備要領に従ってください。外部事例は2026年9月21日に内容を確認しました。

カーエアコン技術編・第10話

カーエアコンの点検で高圧側の圧力が高いとき、確認するのはコンプレッサーの良否ではなく、まず冷媒を冷やして熱を逃がす側の状態です。

高圧が高くなる主な要因は、コンプレッサーが送り出した冷媒をコンデンサーで十分に放熱できているか、電動ファンが適切に作動しているか、冷媒量が車両指定量に合っているかといった、冷凍サイクルの放熱側・充填状態にあります。

この記事では、高圧が高いときに確認する順序を、コンデンサー・電動ファン・冷媒量を中心に解説します。圧力計の数値だけで、交換する部品を決めるための記事ではありません。

高圧側とは？コンプレッサー吐出側からエキパン入口まで

カーエアコンでは、コンプレッサーが低圧側から吸い込んだ冷媒を圧縮し、高温・高圧の状態で送り出します。一般的なエキスパンションバルブ方式では、コンデンサーとレシーバーを通り、エキパンの入口までが高圧側です。

コンデンサーは、送り出された冷媒の熱を車外へ放出し、冷媒を液化させる部品です。ここで十分に熱を逃がせなければ、冷媒は凝縮・液化しにくくなり、高圧側の圧力が上がりやすくなります。

つまり高圧が高いときは、まずコンデンサーで放熱できているかを確認します。

冷凍サイクル全体の流れは、カーエアコンの仕組みと冷凍サイクルの記事で解説しています。

高圧が高いときに確認する主な原因

1．コンデンサーの放熱不足

コンデンサー表面の汚れ、フィンの腐食・変形、コンデンサーとラジエーターの間にたまったごみなどは、通風を妨げます。熱を逃がせなければ冷媒は十分に凝縮・液化しにくくなり、高圧側の圧力が上がります。

2．電動ファン・冷却ファンの作動不良

停車中や低速走行中は、コンデンサーへ当たる走行風が少なくなります。このとき放熱を支えるのが、電動ファンや冷却ファンです。

ファンが作動しない、回転が弱い、必要なタイミングで作動しない場合は、コンデンサーの放熱不足につながります。「走行中は比較的冷えるが、渋滞や信号待ちでは冷えが弱い」場合は、ファンの作動とコンデンサー周辺の通風を確認します。ただし、この症状だけでファン不良と断定することはできません。

3．冷媒を入れすぎている（過充填）

冷媒の充填量は車両ごとに指定されています。残量が分からないまま冷媒を追加し、指定量を超えると、コンデンサーでの放熱・凝縮に影響し、高圧側の圧力が上がる原因になります。

圧力の測定結果だけで「過充填」と断定することもできません。外気温、測定条件、ファン作動、制御状態などを確認し、車両の整備要領に従って判断します。冷媒漏れ時の補充については、カーエアコンのガス漏れに補充だけはNG？の記事もご確認ください。

4．空気などの非凝縮ガスが混入している

冷媒回路に混入した空気は、通常の作動条件では冷媒のように凝縮しません。高圧上昇の原因候補になるため、回路を開けた修理や充填の履歴、真空引きの実施状況も確認します。高圧が高いだけで空気混入とは断定せず、放熱状態や充填量とあわせて点検します。

空気混入が疑われる場合は、整備工場で冷媒を適切に回収し、メーカー指定の手順で真空引き・規定量充填を行います。冷媒を大気へ放出したり、圧力だけを見て抜き足ししたりしないでください。

技術参考：DENSO コンプレッサー診断表（原因候補の参考。実車の数値・手順は車両メーカーの整備要領を優先します）。

「詰まり」と高圧異常を混同しない

レシーバータンク、リキッドパイプ、エキスパンションバルブ、配管などで冷媒の流れが妨げられると、詰まりの位置や程度によって圧力の出方が変わります。

レシーバータンクやエキスパンションバルブの役割は、レシーバータンクの記事、エキスパンションバルブの記事で解説しています。

高圧が高いときの確認順序

高圧・低圧の基本的な見方は、カーエアコンの高圧・低圧の記事も参考にしてください。

まとめ｜高圧が高いときは、まず放熱側と冷媒量を確認する

適合確認や交換前の確認でお困りの場合は、品番・車両情報・現品写真をご用意のうえお問い合わせください。

品番・車両情報で適合確認する
LINEで問い合わせる
メールで問い合わせる

カーエアコンのコンプレッサーを交換した後に、ロック・焼付き・マグネットクラッチやコイルの焼損が起きると、
「交換したコンプレッサーが悪かったのではないか」「次のコンプレッサーも同じように壊れないか」と思われるかもしれません。

これはお客様の責任と決めつけるためではありません。ロック・焼付きが起きた時点では、圧力、冷媒量、オイル循環、放熱、車両制御、配管内の汚れ・詰まりなど、コンプレッサー単体では判定できない条件が関わっているためです。

コンプレッサーは、エアコンサイクルの一部です

コンプレッサーは単体で冷やしている部品ではありません。冷媒を圧縮して送り出し、コンデンサー、レシーバータンク、エキスパンションバルブ、エバポレーターを通った冷媒が、再びコンプレッサーへ戻る循環の一部です。
コンプレッサーの構造・役割はこちらで詳しく解説しています。

コンプレッサーオイルの一部は冷媒とともにサイクル内を循環します。したがって、圧力異常、冷媒量の不適合、流路の詰まり、金属粉やスラッジ、放熱不足を残したままコンプレッサーだけを交換すると、新しいコンプレッサーも同じ条件で作動することになります。

異常高圧がコンプレッサーへ負荷をかける仕組み

コンデンサーの放熱不足、冷却ファン不良、冷媒の過充填、配管や部品の詰まりなどがあると、高圧側の圧力が異常に上がることがあります。コンプレッサーは、その高い圧力へ冷媒を押し出し続けるため、圧縮負荷と発熱が大きくなります。

詰まり・汚れ・オイル循環不良も、焼付き・ロックの原因になります

前のコンプレッサーがロック・焼付きした車両では、配管や各部品の中に金属粉、異物、スラッジ、劣化したオイルが残っていることがあります。レシーバータンク、エキスパンションバルブ、ダイハツ車のリキッドパイプ内チューブフィルターなどで流れが妨げられると、冷媒・オイルの循環や圧力状態が乱れます。

詰まりの位置によって圧力の出方は異なりますが、いずれもコンプレッサーが適正な潤滑・冷却条件を失う原因になります。レシーバータンクを同時交換する理由、エキスパンションバルブの役割と交換時の注意点もあわせてご確認ください。

ロック・焼付きは、どのように起きるのか

コンプレッサー内部には回転・摺動する部品があります。冷媒・オイルの循環、圧力、放熱の状態が悪化すると、部品を守る油膜が保てなくなり、摩擦と内部温度が上昇します。

内部構造はコンプレッサーの種類により異なりますが、適正な油膜が保てない状態で高い負荷・熱が続けば、摺動部が傷み、最終的に回転できなくなることがあります。

クラッチ・コイル焼損は、負荷と電気系統を分けて確認する

異常高圧や内部ロックで駆動負荷が増し、クラッチが滑ると、摩擦熱によって周辺部品が損傷することがあります。一方、電源電圧の低下、配線・接続部の異常、クラッチのすき間、頻繁な接続・切離しなども点検対象です。

コイルが焼けていることだけで、異常高圧が原因だったとは確定できません。焼損部品の交換とあわせ、コンプレッサーの回転状態、圧力、通電時の電圧、クラッチの吸着・滑りを、整備要領に沿って確認します。

技術参考：Sanden SDサービスガイド（クラッチ点検・滑りの説明）。記載の個別数値は対象製品用であり、全車共通ではありません。

実際にロック・焼付きしたコンプレッサーの分解点検例

以下は、当社で分解点検した3台の別々のロック・焼付きコンプレッサーの参考写真です。内部の黒く変色したオイル、過熱・摩耗の痕跡、クラッチ周辺の焼損などが確認されることがあります。

事例1｜ロック品の分解部品と内部状態

事例2｜クラッチ周辺の焼損と内部の黒いオイル

事例3｜別のロック品に見られた内部状態

コンプレッサー単体のみの交換が危険な理由

前のコンプレッサーがロック・焼付きしている場合、その原因になった条件や、故障によって生じた汚れ・金属粉がサイクル内に残っている可能性があります。その状態でコンプレッサーだけを交換すると、新しいコンプレッサーへ同じ負荷や異物がかかり、短期間で再発するおそれがあります。

車種や故障状態によって必要な作業は異なります。ガス漏れが疑われる場合は、追加充填ではなく原因確認・修理後の規定量充填が必要です。冷媒漏れに補充だけはNGな理由もご確認ください。

なぜ太田美品通商ではロック・焼付きが保証対象外なのか

当社の保証規定では、商品に起因する不具合と保証対象外事項を区分しています。ロック・本体焼付き・マグネットクラッチやコイルの焼損は、同規定の保証対象外事項です。具体的な条件は下記の保証ページでご確認いただけます。

故障の仕組みを理解することと、個別の故障原因を特定することは別です。取付後の圧力、冷媒量、オイル循環、放熱、車両側制御、回路内の汚れや詰まり、現品の状態をあわせて確認します。「交換後に発生した」「オイルが黒い」という情報だけで、お客様の作業に原因があったと断定するものではありません。

保証判定は、返送品の点検結果をもとに行います。現車で部品を交換して症状が変化したことだけでは、コンプレッサー単体の不良とは判断できません。詳しい条件は、返品・保証についてをご確認ください。

よくある質問

まとめ｜再発を防ぐには、サイクル全体の正常化が必要です

ご相談時に送っていただきたい情報

不具合のご相談は、分解せず、返送する前に当社へご連絡ください。分かる範囲で次の情報をお知らせいただくと、現品確認と対応の案内がスムーズです。

• 購入情報：注文番号・購入時期。
• 車両情報：車検証に記載された型式・車台番号・初度登録年月など。
• 部品情報：コンプレッサーの品番・ラベル、外観・コネクター・取付部の写真。分解して撮影する必要はありません。
• 発生状況：取付日、発生までの期間・走行距離、異音・冷え不良など気付いた症状。
• 整備内容：交換した関連部品、洗浄の実施範囲、充填した冷媒・オイルの種類と量。
• すでにある点検記録：高圧・低圧と測定条件、ファンの作動、故障コードなど。記録がない場合は、その旨をお知らせください。

保証に関するご相談はLINE・メールへ、交換部品の選定は品番・車両情報・現品写真を添えて適合確認フォームへお進みください。

カーエアコン技術編・第8話

カーエアコンが冷えなくなったとき、「ガスが減っているのでは？」と考えて、とりあえず冷媒を追加するケースがあります。

しかし、当社では冷媒漏れが疑われる状態での安易な「追いガス」はおすすめしていません。
冷媒が減っているのであれば、まず「どこから漏れているのか」「なぜ漏れたのか」を確認する必要があるためです。

この記事では、補充だけで対応するリスク、冷媒漏れとコンプレッサーオイルの関係、修理時に確認したいポイントを解説します。

安易な冷媒補充が危険な理由

カーエアコンには、車両ごとにメーカーが定めた冷媒の規定充填量があります。
冷えが悪いという症状だけで、冷媒不足と決めつけることはできません。

残量を把握せずに追加すると、過充填になる可能性があります。
過充填はコンデンサーでの放熱・凝縮に影響し、高圧側の圧力上昇などを招くことがあります。

冷媒が漏れると、オイルも失われることがある

コンプレッサーオイルは、コンプレッサーの内部だけに留まっているわけではありません。
一部は冷媒とともに冷凍サイクル内を循環しています。

そのため、漏れ方や漏れ箇所によっては、冷媒とともにコンプレッサーオイルも系外へ失われることがあります。

漏れて減った冷媒だけを追加すれば、すべて解決するわけではありません。
ただし、冷媒漏れがあれば必ずオイル不足になるという意味ではなく、漏れの状態や整備内容に応じた確認が必要です。

冷媒はどこから漏れる？

冷媒漏れは、コンプレッサー本体だけでなく、配管や熱交換器などでも発生する可能性があります。

主な確認箇所

• コンプレッサーのシャフトシール部（シャフトシールがある構造の場合）
• コンプレッサー本体の接合部
• Oリングや配管接続部
• ホースやカシメ部
• コンデンサー
• エバポレーター
• サービスバルブ周辺

考えられる原因

• シールやOリングの経年劣化
• 振動や腐食
• 飛び石などによる損傷
• 接続部の不具合
• 異常高圧による負担

漏れている部位だけでなく、なぜ漏れが発生したのかも確認することが大切です。

異常高圧が冷媒漏れにつながることもある

高圧側の圧力が異常に高くなると、ホース・Oリング・シール部・コンプレッサー接合部などに通常以上の負担がかかります。

その結果、劣化していた部分などから漏れが発生したり、既存の漏れが悪化したりすることがあります。

補充だけでは根本修理にならない

冷媒を追加して一時的に冷えるようになっても、漏れ箇所が残っていれば、再び冷媒が減少します。

漏れの原因に高圧異常や放熱不良が関係している場合は、その原因を残したまま補充しても、同じトラブルを繰り返す可能性があります。

大切なのは、「冷媒が減っているか」だけでなく、「なぜ減ったのか」まで確認することです。

漏れが疑われるときの確認・修理の流れ

以下は、整備時に確認したい基本的な流れです。実際の点検方法や作業順序は、車両の状態とメーカーの整備要領に従います。

オイルも「とりあえず足す」ものではありません

冷媒漏れに伴ってオイルが失われた可能性があっても、感覚で追加すればよいわけではありません。

コンプレッサーオイルは、少なすぎれば潤滑不足につながり、多すぎても冷房性能などに悪影響を与える可能性があります。

冷媒漏れで覚えておきたいポイント

• 冷え不良だけで冷媒不足と決めつけない
• 残量不明のまま補充すると、過充填になる可能性がある
• 過充填は高圧異常や冷え不良につながることがある
• 冷媒漏れに伴い、オイルも失われることがある
• 漏れ箇所だけでなく、漏れた原因も確認する
• 補充だけでは、漏れの根本修理にならない
• 修理時は冷媒の回収・真空引き・規定量充填を適切に行う
• オイルの種類・量も、整備基準に従って管理する

車両情報、ラベル・刻印の品番、部品全体と接続部の写真で確認します。

適合確認フォーム LINEで適合確認 メールで相談

カーエアコン技術編・第7話

カーエアコンが冷えないとき、整備工場では高圧側・低圧側の圧力を測り、冷凍サイクルの状態を確認します。

圧力は冷媒量だけでなく、外気温、熱負荷、回転数、風量、エキスパンションバルブの状態、コンプレッサーの制御方式などによっても変わります。

この記事では、高圧側・低圧側の位置、代表的な圧力パターンから考えられる原因候補、実車の診断で確認したい項目を解説します。

高圧側・低圧側はどこ？

一般的なエキスパンションバルブ方式では、冷媒はコンプレッサー、コンデンサー、レシーバー、エキスパンションバルブ、エバポレーターを通り、コンプレッサーへ戻ります。

コンプレッサーは低圧のガス冷媒を吸入し、圧縮して高温・高圧のガス冷媒として送り出します。

コンデンサーで放熱・凝縮した冷媒は、高圧の液冷媒としてエキパンへ送られます。エキパンで減圧された後は、エバポレーターで熱を吸収しながら蒸発し、コンプレッサーへ戻ります。

なぜ高圧と低圧をセットで測るのか？

両方の圧力を確認すると、圧縮・放熱・凝縮・減圧・蒸発などがどのような状態にあるかを考える手掛かりになります。

ただし、冷凍サイクルの各部は互いに影響します。高圧側の測定値が高圧側の部品だけ、低圧側の測定値が低圧側の部品だけを表すわけではありません。

正常圧力は、車両と測定条件で変わる

すべての車両に共通する一組の圧力値だけで、正常・異常を判断することはできません。圧力に影響する主な条件には、次のものがあります。

• 外気温と車室内の熱負荷
• 冷媒の種類と充填量
• エンジン回転数
• ブロワ風量
• コンデンサーへの風量と冷却ファンの作動
• エキスパンションバルブの状態
• コンプレッサーの種類・制御方式

可変容量コンプレッサーなど、制御によって圧縮量が変わるシステムでは、制御状態もあわせて確認します。

代表的な4つの圧力パターン

ここでいう「高い・低い」は、対象車両の指定条件における基準と比較したものです。以下は原因候補を考えるための傾向で、故障部品を確定する表ではありません。

① 高圧・低圧とも高い

代表的な確認項目は、冷媒の過充填やコンデンサーの放熱不足です。

コンデンサーフィンの汚れ・詰まり、冷却ファンの作動不良などで風量が不足すると、十分に放熱・凝縮できず、高圧側が上がる原因になります。規定量を超えた冷媒充填でも、圧力が高くなる場合があります。

② 高圧・低圧とも低い

冷媒不足が代表的な原因候補の一つです。ただし、圧力だけで不足と確定せず、測定条件や他の点検結果と照合します。

不足が確認された場合は、補充だけで終わらず、ホース・配管・Oリング・接続部・コンデンサー・エバポレーター・コンプレッサー周辺などから漏れていないかを調べます。

③ 高圧が低く、低圧が高い

コンプレッサーが十分に圧縮できていない可能性を考えます。圧縮能力が低下すると、低圧側を十分に下げられず、高圧側も十分に上げられない場合があります。

ただし、エキパンの開きすぎや制御異常などでも似た傾向が出る場合があります。コンプレッサー本体の故障と即断せず、作動・制御状態も確認します。

④ 高圧が高く、低圧が低い

高圧側から低圧側へ、冷媒が十分に流れていない可能性を考えます。

• エキスパンションバルブの作動不良
• レシーバードライヤーの流路制限
• 液配管などの流路制限

なお、流路制限があっても、高圧側の挙動は条件によって異なります。エキパンが詰まれば必ず高圧が上がる、という判断はできません。

技術参考：DENSO コンプレッサー診断表（原因候補の参考。実車の数値・手順は車両メーカーの整備要領を優先します）。

コンプレッサーが作動しない場合の確認

A/CをONにしても作動しない場合、コンプレッサー本体以外に原因があることもあります。

システムは圧力スイッチや圧力センサーなどを使って状態を監視しています。冷媒不足などで圧力が低すぎる場合や、放熱不足・過充填などで異常に高い場合は、保護のため作動を停止することがあります。

車両の構成に応じて、次の項目も確認します。

• ヒューズ・リレー
• マグネットクラッチ・クラッチコイル
• 配線・コネクター
• 圧力センサー・温度センサー
• ECUの制御状態
• 可変容量制御バルブ

停止時の圧力だけで冷媒量は判断できない

A/C停止後は、時間の経過とともに高圧側と低圧側の圧力差が小さくなっていきます。

停止時の圧力は冷媒温度などの影響を受けるため、その数値だけで充填量を正確に判断することはできません。

冷媒量の確認・調整は対象車両の指定に従い、必要に応じて回収したうえで、規定量を重量管理して充填します。

サイトグラスの見え方だけでも判断しない

サイトグラス付きの車両では、冷媒の流れや気泡を確認できます。ただし、気泡がないことだけで、適正量とは判断できません。

サブクールコンデンサーを採用したシステムなどでは、サイトグラスの見え方だけで規定量を判断できない場合があります。車両メーカー指定の充填量と点検方法を優先します。

故障診断で確認する項目

一つの数値や症状で交換部品を決めず、測定条件をそろえ、複数の情報から原因を絞り込みます。

このリストは、必ず上から順番に作業するという意味ではありません。車両や症状によって、電気制御やファン作動などを早い段階で並行して確認する場合もあります。

コンプレッサー交換前に、故障原因まで確認する

原因を確認せずにコンプレッサーだけを交換しても、冷え不良が改善しない場合があります。

また、回路内に異常が残っていれば、新しいコンプレッサーにも負担をかける可能性があります。

• コンデンサーの放熱不良
• 冷却ファン不良
• 冷媒の過充填・不足
• エキスパンションバルブの異常
• レシーバードライヤーや配管の流路制限
• 回路内の異物や水分
• コンプレッサーオイルの状態

まとめ｜高圧・低圧をほかの点検結果と組み合わせる

• コンプレッサー吐出側からエキパン入口までが高圧側です。
• エキパン出口からコンプレッサー吸入側までが低圧側です。
• 正常圧力は、車両と測定条件によって異なります。
• 圧力の組み合わせは、確認箇所を絞り込むための手掛かりになります。
• コンプレッサーが動かない場合も、保護制御や電気系統を確認します。
• 停止時圧力やサイトグラスだけでは、適正冷媒量を判断できません。
• 圧力・温度・冷媒量・風量・制御状態を総合して診断します。

部品交換の前に、冷凍サイクル全体の状態を確認し、原因を絞り込むことが重要です。

車両情報、ラベル・刻印の品番、部品全体と接続部の写真で確認します。

適合確認フォーム LINEで適合確認 メールで相談

カーエアコン技術編・第6話

カーエアコンで、車室内へ送る空気から熱を吸収する熱交換器がエバポレーター（蒸発器）です。

内部を流れる低温・低圧の冷媒が蒸発するときに、通過する空気から熱を吸収します。この働きによって、車室内へ送る空気を冷やしています。

この記事では、エバポレーターの構造と冷える仕組み、除湿・排水、凍結、臭い、冷媒漏れ、故障診断の確認ポイントを解説します。

エバポレーターはどこにある？

多くの車両では、ダッシュボード内部のHVACユニットに組み込まれています。

HVACはHeating・Ventilation・Air Conditioningの略で、暖房・換気・空調を表します。車両では、ブロワ、フィルター、エアミックスダンパ、温度センサーなどと組み合わせて、温度や風量、吹き出し方向を調整します。

基本構造は、冷媒が流れるチューブとフィン

エバポレーターは、冷媒が流れるチューブと、空気との熱交換を助ける薄いフィンなどで構成されています。限られたスペースで効率よく熱交換できるように作られています。

エバポレーターで空気が冷える仕組み

コンデンサーで液化された高圧の冷媒は、エキスパンションバルブで減圧されます。減圧後は、低温・低圧の液体とガスが混在した状態でエバポレーターへ入ります。

液冷媒が気体へ変化するには、熱が必要です。エバポレーターを通過する空気からその熱を吸収するため、空気の温度が下がります。

冷えていても、風が十分に通らなければ冷房能力は落ちる

エバポレーター内部で冷媒が蒸発していても、通過する空気量が少なければ、車室内へ十分な冷気を送れません。

「冷えない」「風が弱い」という場合は、冷媒回路に加えて、次の空気側の項目も確認します。

• キャビンフィルターの詰まり
• ブロワモーターの回転不足
• ブロワレジスターや制御系の異常
• エバポレーターフィンの汚れ
• エバポレーターの凍結
• ダクトの詰まり・外れ
• ダンパの作動不良

キャビンフィルターの詰まりも確認する

フィルターが汚れて空気を十分に通せなくなると、ブロワが正常に回っていても、エバポレーターを通過する風量が減ります。

その結果、吹出口の風量や冷房性能が低下する場合があります。風が弱いという症状だけでブロワモーター故障と決めつけず、フィルターやフィンの汚れも確認します。

除湿と結露水の排出

湿った空気が冷たいエバポレーターを通ると、条件に応じて空気中の水蒸気が結露し、水滴になります。空気から水分が取り除かれることで、除湿が行われます。

結露水は空調ケース内のドレン部へ集まり、ドレンホースを通って車外へ排出されます。

窓の曇り取りにも役立つ

A/Cで除湿した空気をガラスへ送ると、曇り取りに役立ちます。必要に応じてヒーターコアで再加熱し、乾燥した暖かい空気をフロントガラスへ送る制御も行われます。

エバポレーターが凍る「フロスト」とは？

エバポレーターの温度が下がりすぎると、水分が凍ってフィンの間に霜や氷が付着します。この状態をフロストと呼びます。

氷が空気の通り道を塞ぐと風量が落ち、冷えにくくなります。

「しばらく使うと風が弱くなり、休ませると戻る」という場合は、凍結の有無も確認します。

凍結の原因は一つではない

• エキスパンションバルブの作動異常
• 冷媒流量の制御異常
• エバポレーター温度センサーの異常・取り付け不良
• キャビンフィルターの詰まり
• ブロワの風量不足
• 凍結防止制御の異常

凍結したという理由だけで、エバポレーター本体の故障とは判断できません。風量や温度検出、冷媒状態、制御系を含めて確認します。

温度センサーと凍結防止制御

多くの車両では、サーミスタなどの温度センサーでエバポレーターの温度を監視しています。

温度が下がりすぎると、コンプレッサーを一時停止したり、可変容量コンプレッサーの吐出量を減らしたりして、凍結を防ぎます。

センサーの取り付け位置がずれている場合や、正しい温度を検出できない場合は、凍結防止制御が正常に働かなくなる可能性があります。

EPRを使用する方式もある

車種やシステムによっては、EPR（Evaporator Pressure Regulator：エバポレーター圧力調整弁）を使用します。

EPRはエバポレーター側の圧力が必要以上に下がらないよう調整し、蒸発温度の低下を抑えるための装置です。すべての車両に使用されているわけではありません。

エバポレーターからの冷媒漏れ

エバポレーターも冷媒が流れる部品のため、腐食・振動・経年劣化・損傷などによって漏れが発生する場合があります。

多くの車両ではダッシュボード内部の空調ケースに収納されているため、コンデンサーやエンジンルーム内の配管よりも目視しにくい部品です。

漏れの確認方法

対象車両や設備、メーカー指定に応じて、次のような確認を組み合わせます。

• 電子式リークディテクターによる検査
• 対象車両に適したリーク検査
• メーカーが認める場合のUV蛍光剤による確認
• ドレン付近での冷媒漏れ検知
• 冷媒量の減少の確認

冷媒量の減少だけでは、漏れ箇所を特定できません。コンデンサー、ホース、配管、Oリング、コンプレッサーなど、回路全体を確認します。

エアコンから嫌な臭いがする場合

結露で湿ったエバポレーターにホコリや汚れが付着し、条件がそろうと、カビや細菌などが増殖して臭いの原因になる場合があります。

ただし、臭いがするからといって、すぐにエバポレーター交換が必要とは限りません。

• キャビンフィルターの状態
• エバポレーター表面の汚れ
• ドレンの排水状態
• 空調ケース内部の汚れ
• 適切な方法によるエバポレーター洗浄の可否

フィルター交換後も臭いが残るときの点検箇所や、清掃・交換の相談については、第20話「車のエアコンが臭い｜フィルター交換で消えない臭いとエバポレーターの点検」をご覧ください。

洗浄方法と薬剤の選定にも注意

薬剤によっては、アルミ材や表面処理・コーティングへ悪影響を与え、腐食の原因になる可能性があります。

交換作業が大掛かりになりやすい理由

エバポレーターはダッシュボード内部に組み込まれていることが多く、交換するためにダッシュボードや周辺部品を大きく分解する車種があります。

そのため、部品代に加えて分解・組み付けの作業工賃が大きくなる場合があります。交換前に、漏れや不具合の原因を適切に確認することが重要です。

エバポレーター側の状態はコンプレッサーにも関係する

エバポレーターへの風量が極端に不足すると、空気から冷媒へ伝わる熱量が減ります。

一般的なTXV方式では、エバポレーター出口の冷媒状態に応じて、エキスパンションバルブが冷媒流量を絞る方向へ作動します。運転条件によっては、低圧側の圧力が低下する場合があります。

冷媒・オイルの循環状態まで悪化すると、コンプレッサーの潤滑や冷却条件へ影響する可能性があります。コンプレッサー故障の原因を調べる際も、エバポレーター側の風量や熱交換状態を確認します。

冷え不良は「冷媒側」と「空気側」の両方から診断する

冷え不良の原因には、冷媒不足・過充填、コンプレッサーの能力不足、コンデンサーの放熱不足、冷却ファン不良、レシーバーやエキパンの異常、配管の流路制限などがあります。

さらに、エバポレーターの凍結や風量不足、フィルターの詰まり、ブロワ・ダンパ・温度センサー・制御系の異常も確認します。

まとめ｜冷媒と空気が熱交換する重要な部品

• エバポレーターは、冷媒の蒸発によって空気から熱を吸収します。
• 十分な冷房能力には、冷媒の状態と風量の両方が重要です。
• フィルターの詰まりやブロワ系統の異常でも、冷えや風量が低下します。
• 結露によって除湿し、水分はドレンから車外へ排出されます。
• 凍結を繰り返す場合は、温度検出・風量・冷媒状態・制御系を確認します。
• 冷媒漏れは、エバポレーター以外の部品も含めて調べます。
• 臭いがする場合も、汚れや排水状態を確認してから対処方法を判断します。
• 冷え不良という症状だけで、交換する部品を決めないことが重要です。

• カーエアコンの仕組みと5つの主要部品
• エキスパンションバルブの役割と確認ポイント
• 風が出ないときのブロアモーター確認

車両情報、ラベル・刻印の品番、部品全体と接続部の写真で確認します。

適合確認フォーム LINEで適合確認 メールで相談
